Данная страница — инструкция к калькулятору для расчёта купольных конструкций, в том числе купольных крыш и купольных домов.
Страница с калькулятором находится по ссылке: калькулятор.
По умолчанию выставлен русский язык интерфейса. Его можно сменить, выбрав нужный в выпадающем списке «Язык».
Инструкция к калькулятору
Исходные данные.
Область «Исходные данные» предназначена для задания геометрии каркаса. Можно изменять параметры в следующих полях:
«Многогранник» — многогранник на основание которого строится вся конструкция. Возможны два варианта: икосаэдр и октаэдр.
«Частота, V» — количество разбиений вершин. При увеличении частоты, увеличивается количество вершин и ребер соответственно. Чем больше это значение, тем больше форма каркаса приближается к сфере и тем меньше длина рёбер.
Значение частоты разбиения равное единице соответствует конструкции в виде икосаэдра или октаэдра в зависимости от того какой многогранник задан в графе «многогранник». При увеличении частоты происходит разбиение рёбер многогранника на части. Количество рёбер, составляющих разбитое ребро, равно частоте разбиения.
«Класс разбиения» — этот пункт отвечает за выбор способа разбиения, а следовательно и формы конечной конструкции.
При частоте разбиения равной двум и более возможны различные варианты каждого разбиения. Эти варианты делятся на классы. Если спроецировать разбиение на грань икосаэдра, то все возможные классы разбиения икосаэдра можно представить в виде схемы.
В калькуляторе римскими цифрами обозначены основные классы, всего их три. Арабскими цифрами обозначены вариации основных классов.
Аналогично способы разбиения задаются для октаэдра.
«Метод разбиения» — позволяет сделать выбор между «Равные хорды», «Равные дуги», «Мексиканец» и «Крушке».
«Осевая симметрия» — выбор оси симметрии, которая учитывается при отсечении части купола от сферы и выстраивании купола по вертикали. Возможные варианты:
- Pentad — ось симметрии проходит через вершину, в которой сходится 5 рёбер для икосаэдра или 4 ребра для октаэдра.
- Cross — ось симметрии проходит через вершину, в которой сходится 6 рёбер.
- Triad — ось симметрии проходит через грань.
«Фулерен» — выбор формы купола в виде фулерена, который вписывается («вписанный») в сферу, или описывает её («описанный»). Поле «Фулерен» не доступно при выборе варианта соединения «Joint».
«Выравнивание основания» — позволяет выравнивать основание относительно плоскости основания за счет изменения длин рёбер у основания купола. Поле «Выравнивание основания» не доступно при выборе способа соединения «Cone» или выборе формы фулерена.
Функция «выравнивание основания» изменят длину рёбер у основания купола таким образом, что вершины купола на внешней его поверхности располагаются в плоскости основания. Вершины купола на внутренней поверхности купола в общем случае не располагаются в плоскости основания, а строятся по общему принципу — к центру купола от его внешней поверхности.
При включении «выравнивания основания» рёбра своей широкой стороной лежат в плоскости горизонта в случае, когда в поле «часть сферы» выбрано 1/2. В остальных случаях, они не лежат в плоскости горизонта.
«Часть сферы» — выбор части сферы, из которой будет состоять купол. Для куполов разной частоты возможны различные пропорции отсечения.
Размеры и способ соединения
Поле «размеры и способы соединения» позволяет задать размеры сферы и выбрать способ соединения ребер купола. Параметры поля:
«Радиус сферы, м» — задается радиус сферы в метрах.
«Способ соединения» — выбор способа соединения рёбер. Более подробно о способах соединения можно посмотреть в статье: Виды соединения и коннекторы (соединители) для купольных конструкций.
В выпадающем списке можно выбрать следующие варианты соединений:
- «Piped» — способ соединения с использованием коннекторов. При выборе данного способа соединений появляется дополнительное поле, в котором можно задать диаметр трубы, составляющей коннектор.
- «GoodKarma» — безконнекторный способ соединения, при котором каждое ребро составляют два бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.
- «Semikone» — безконнекторный способ соединения, при котором каждое ребро составляют два бруса.
- «Cone» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса.
- «Joint» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки. Способ «Joint» не доступен для купола в форме фулерена.
- «Nose» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. Возможность выбора данного способа соединения предусмотрена только для купола в форме фулерена. Чтобы данный способ соединения появился в списке вариантов соединения, нужно предварительно задать форму купола в виде фулерена в поле «Фулерен» в разделе «Исходные данные». Для этого в поле «Фулерен» нужно выбрать один из вариантов: «Вписанный» или «Описанный». При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.
Для всех способов соединения рёбра у основания купола состоят из одного бруса.
Размеры рёбер
В этом поле задаются ширина и толщина рёбер в миллиметрах.
Внешний вид купола
В центральной области калькулятора чуть правее полей с исходными данными выводится изображение купола. Поле с визуальным отображением купола содержит меню со вкладками. В зависимости от выбранной вкладки меняется выводимая на экран картинка. Во всех случаях купол можно вращать во всех плоскостях, увеличивать и уменьшать. Возможен выбор следующих вкладок меню.
План
Во вкладке «План» можно увидеть проекцию нижних рёбер конструкции на плоскость в основании. А также размеры от центра сферы до концов проекций и высоту концов рёбер.
Выделив отдельные рёбра, можно увидеть аналогичную информацию для любого ребра купола.
Повторный щелчок по ребру снимает выделение.
Если во вкладке «Кровля» исключена грань купола, то при переходе на вкладку «План» автоматически подсвечиваются рёбра этих граней.
Чтобы увидеть план основания полностью, нужно вращать схему курсором.
Каркас
Выбор вкладки «Каркас» позволяет увидеть весь каркас купола, включая невидимую его часть (ту что на заднем плане).
Схема
Кровля
Схема на вкладке «Кровля» позволяет исключать из расчёта отдельные грани и рёбра конструкции. Для исключения грани, нужно щёлкнуть по ней мышкой. Для исключения ребра нужно исключить примыкающие к нему с обеих сторон грани.
При исключении из расчёта граней и рёбер во вкладке «Кровля» значения в других вкладах и разделах калькулятора пересчитываются автоматически.
Данная функция может быть полезна для анализа возможных проёмов в конструкции, например для дверей и окон. А также для расчёта таких конструкций как беседки, навесы, козырьки и другие.
Тент
В калькуляторе предусмотрена возможность наглядно оценить изображение, которое может быть на поверхность купола. Часто изображение наносят на тентовую ткань, которой покрывают купол. Раскрой такого тента можно увидеть по нажатию соответствующей кнопки. В качестве картинки можно использовать свой файл.
Во вкладке «Тент» есть дополнительные кнопки управления:
1. Смена режима отображения тента между кровлей купола и раскроем тента.
2. Кнопка выбора файла с картинкой.
Результаты измерений
Содержимое блока «результаты измерений» становится видимым при щелчке по заголовку этого блока «результаты измерений».
Название каждого поля отвечает само за себя.
В блоке «Размеры» указано количество размеров и количество самих элементов:
«Граней» — первое число указывает количество размеров, второе число показывает количество граней. На схеме грани одного размера показаны одним цветом.
«Ребер» — первое число указывает количество размеров, второе число показывает количество рёбер. На схеме рёбра одного размера показаны одним цветом и обозначены одинаковыми буквами.
«Вершин» — первое число указывает количество вершин к которым подводятся разные рёбра без учета того, что к вершинам у снования подводится меньше рёбер. Второе число показывает количество вершин.
Рёбра
В блоке рёбра показаны вид, размеры и количество всех рёбер рассчитанного купола.
На схеме используются следующие обозначения:
- Индекс ребра и его цвет в «каркасе», «схеме», плане и других блоках калькулятора. В качестве индекса используются латинские буквы.
- Количество рёбер данного типа (индекса).
- Кнопка смены (поворота) вида на ребро.
- Значение двугранного угла между внешней плоскостью ребра (по отношению к куполу) и плоскостью отреза.
- Числовое обозначение вершины, в которую ребро упирается данным торцом.
- Значение двугранного угла между плоскостью ребра и прилегающей к нему гранью купола.
Если правая сторона рёбер выводится не корректно, то следует увеличить ширину окна браузера, в котором открыт калькулятор. Рекомендуемая ширина 1920 пикселей.
По умолчанию представлен вид на ребро с внешней стороны купола, на котором видна его «толщина».
Для типов соединения GoodKarma и Semicone доступна функция просмотра рёбер под другим углом — с «ширины» ребра с длинной его стороны. Для смены вида предназначена кнопка смены (поворота) вида. На получаемом виде используются следующие обозначения:
Обозначения:
- Индекс ребра и его цвет в «каркасе», «схеме», плане и других блоках калькулятора. В качестве индекса используются латинские буквы.
- Количество рёбер данного типа (индекса).
- Кнопка возврата (поворота) вида к начальному.
- Значение двугранного угла между широкой плоскостью ребра и плоскостью отреза.
- Числовое обозначение вершины, в которую ребро упирается данным торцом.
Для возврата к прежнему виду предназначена кнопка возврата к виду поумолчанию.
При распиле рёбер торцовочной пилой иногда удобно ориентировать ребро широкой стороной вниз. Тогда углы поворота пилы отличаются от получаемых в калькуляторе поумолчанию. Для их пересчёта можно воспользоваться функцией поворота ребра или отдельным калькулятором углов торцовочной пилы.
Грани
В блоке грани показаны вид, размеры и количество всех граней рассчитанного купола.
Обозначения:
- Числовой индекс грани и его цвет на «схеме».
- Количество граней данного типа (индекса).
- Числовое обозначение вершины грани.
- Обозначение ребра и двугранного угла между широкой плоскостью ребра и прилегающей к нему гранью (для двух прилегающих граней угол одинаков).
- Значение высоты грани.
- Длина отрезка от вершины грани до точки пересечения высоты с ребром.
Вершины
Для типов соединения «Piped», «Cone» и «Nose» доступен блок «Вершины».
В блоке вершины показаны вид, размеры и количество всех вершины рассчитанного купола.
Обозначения:
- Числовой индекс вершины, используемый в «схеме» и других блоках.
- Количество вершин данного типа (индекса).
- Буквенный индекс ребра.
- Значение угла между соседними ребрами. Угол приведен в проекции на плоскость перпендикулярную прямой, проходящей через центра купола и вершину.
- Значение угла торца ребра. Угол приведен в проекции на плоскость перпендикулярную прямой, проходящей через центра купола и вершину.
В текущей версии калькулятора углы при вершинах корректно вычисляются для икосаэдра.
Результаты конструирования
Чтобы сохранить результаты конструирования можно воспользоваться адресом страницы калькулятора, который автоматически меняется в зависимости от введенных данных.
Получившуюся ссылку удобно использовать для передачи другим людям.
Скачать модель получившейся конструкции в формате .obj можно с помощью кнопки «выгрузить». Она расположена после результатов вычислений в нижней части страницы в блоке полезных ссылок.
Блоки калькулятора
Открывая страницу калькулятора на устройствах с самым популярными размерами экранов, можно увидеть только верхнюю область калькулятора. В ней обычно видны блоки:
- «Исходные данные»
- «Результаты и способы соединения»
- «Размеры ребер»
- «Результаты измерений»
- Схема купола
- Кнопки переключения вкладок: «Каркас», «Схема», «Кровля», «План».
Чтобы увидеть блоки с чертежами рёбер и схемами граней и вершин, нужно прокрутить страницу вниз.
Почему длины сторон треугольника не совпадают с длиной граней в ребрах?
Добрый день, RACOON76.
В разделе «Грани» указаны длины отрезков от вершины до высоты проведенной к ребру. Под высотой понимается линия от противоположенной к ребру вершины до этого ребра под углом 90 градусов. Высота разбивает ребро на два отрезка. Если их сложить, то в сумме они равны длине рёбер из раздела «Рёбра» с учетом округления до миллиметров.
При некоторых типах соединений длина ребра может не совпадать с размером стороны грани. Например, при использовании коннектора, длина ребра меньше стороны грани на размеры коннектора.
спасибо
Так использовать для заготовки данные с ребра?
Здравствуйте, Артём. Да.
Спасибо за создание этой программы!
Пожалуйста.
Доброго дня!!! Подскажите а кто то шил самостоятельно тент для купола? да схема есть, но не понятно сшивается она тоже кусками или это лопасти ткани???
Здравствуйте, Наталья. Можно сшивать кусками, а можно использовать тент, в котором грани соединены, так получается меньше швов.
Наталья, добрый день! Я сшил. Вырезал макет из треугольников и по раскрою делал длинными кусками, меньше швов получается.
Доброго времени суток.
Я автор калькулятора и не помню, чтобы давал разрешение на такое его использование на стороннем сайте. Кроме того не наблюдаю ссылку на источник.
Эту ситуацию надо исправить.
Инструкция, впрочем, понравилась.
popitch [at] ya точка ru
Здравствуйте, Сергей.
Рад видеть Вас на сайте. Разрешения, действительно, не получали. Очень хочется исправить эту ситуацию, поэтому официально прошу у Вас разрешение на использование калькулятора. Готов разместить ссылку на источник. acidome точка ru/lab/calc/ — правильно ли я понял, что это источник? Если правильно, то размещу активную ссылку на источник на странице с калькулятором. И ещё я был бы благодарен, если бы Вы ответили на некоторые вопросы, которые возникли при написании инструкции. Об этом ещё напишу Вам в письме.
С уважением, Алексей.
Рад сообщить, что от разработчика получено разрешение на использование калькулятора. На странице с калькулятором размещена ссылка на исходник и на группу в fb. На сайте-источнике размещена ссылка на данную инструкцию. Чтобы её увидеть, нужно поменять язык на русский и появится ссылка с текстом «Как этим пользоваться».
Добрый день, уважаемый Сергей. Не могу понять что происходит с калькулятором, ввожу свои данные по соединению гудкарма, а калькулятор не выдает точных размеров углов запила. Помогите пожалуйста (в планах на этот сезон поставить купольную баню на даче)
Здравствуйте, Олег. При любом соединении калькулятор выдаёт углы с точностью до 0.1 градуса. Сейчас проверил соединение гуд карма вот с такими значениями: https://dompodrobno.ru/raschet_kupolnoi_kryschi/#7/12_GoodKarma_3V_R4.20_beams_150x50
Для ребра А выдал такие значения углов:
Одни торец: 28.4; 79.5.
Другой торец: 30.6; 79,7.
Добрый день, уважаемый администратор. Обращаюсь к вам с просьбой в помощи расчета по куполу, не могу понять что происходит, но после ввода своих данных, а именно Гуд Карма, 2 V, радиус 3.0 метра, 1/2 часть сферы, — сбиваются линии разреза ребер C,D. Не будет ли вам затруднительно, выслать мне вышеуказанный вариант, как это сделали вы, или подскажите в чем дело.
Заранее благодарен
размер ребер 125 на 25
Благодарю за информацию о найденном недочете в выводе результатов. Постараюсь поправить его в ближайшее время.
Поправил. Одновременно добавил в инструкцию рекомендацию для таких случаев. Если правая сторона не отображается, то рекомендуется увеличить ширину окна. Прошу пробовать.
Добрый день. Как с Вами связаться по Вайберу или Телеграмму, хочу скинуть фото, что бы вы были в курсе, о чем я говорю, на словах сложно описать.
Добрый день, Олег. Вы можете выслать фотографии мне на почту.
Здравствуйте, Олег. Получил от Вас письмо со скриншотом. Благодарю. Данная ошибка возникает при маленькой ширине экрана в пикселях. Чтобы калькулятор вывел значения корректно, нужно увеличить ширину экрана или окна и обновить страницу. Рекомендуемая ширина экрана 1920 писклей. Если у Вашего устройства она меньше, то попробуйте менять масштаб. Сделал скриншот Вашего купола:
В полном размере картинку можно посмотреть по ссылке: https://dompodrobno.ru/wp-content/uploads/rebra-rasreschenie.jpg
Почему на плане 1/2 не показывает полностью основание?
Калькулятор отказывается просчитывать купол с радиусом 3,2м.
Добрый день, Мастер 13. Чтобы на плане увидеть основание нужно повернуть мышкой схему под нужным углом. Нажав кнопку мыши, не отпуская её перемещать курсор — в этом случае схема будет вращаться.
Сейчас попробовал выставить радиус сферы 3.2, расчёт прошел нормально. Вот некоторые результаты этого расчёта:
Высота от основания, м 3.80
Радиус основания, м 3.14-3.15
Площадь основания, м² 30.26
Площадь покрытия, м² 73.36
Уважаемый Админ.
Вот данные ,при которых не видно основания и нет расчетов:
частота 4v
равные хорды
симметрия pentad
часть сферы 1/2
радиус 3,2
соединение конус
Спасибо,мастер 13.
Мастер 13, благодарю за данные для проверки. Действительно при таких параметрах иногда не прорисовывается схема. В этом случае, чтобы она появилась можно повращать то место, где должна быть схема и она появится. На плане, действительно не видно часть плоскости основания. Эти недочёты взял на заметку. Пока основание на плане можно смотреть частями, вращая купол.
Ошибок в расчётах не заметил. У меня такой купол просчитался нормально. Может быть зависит от браузера. Я проверяю в гугл хром текущей версии.
При указании размеров радиуса необходимо десятые доли метра ставить не через «,» (запятую), а через «.» (точку).
Точно, Иван, Вы очень внимательны, благодарю за ответ.
Восхищения понятны, но кто нибудь пробовал сделать твердотельные детали в инвенторе или солиде по этим размерам, а потом их соединить?
Добрый день, Силантий. Я не пробовал, но было бы интересно посмотреть, что получается.
Расчет размеров не очень точный, в этом можно убедиться без моделирования. При построениях в первую очередь нужно ориентироваться на размеры внешней поверхности купола.
Попробовал по размерам сделать в солиде.
Выбрал купол 7/12
Получается 1-й пояс

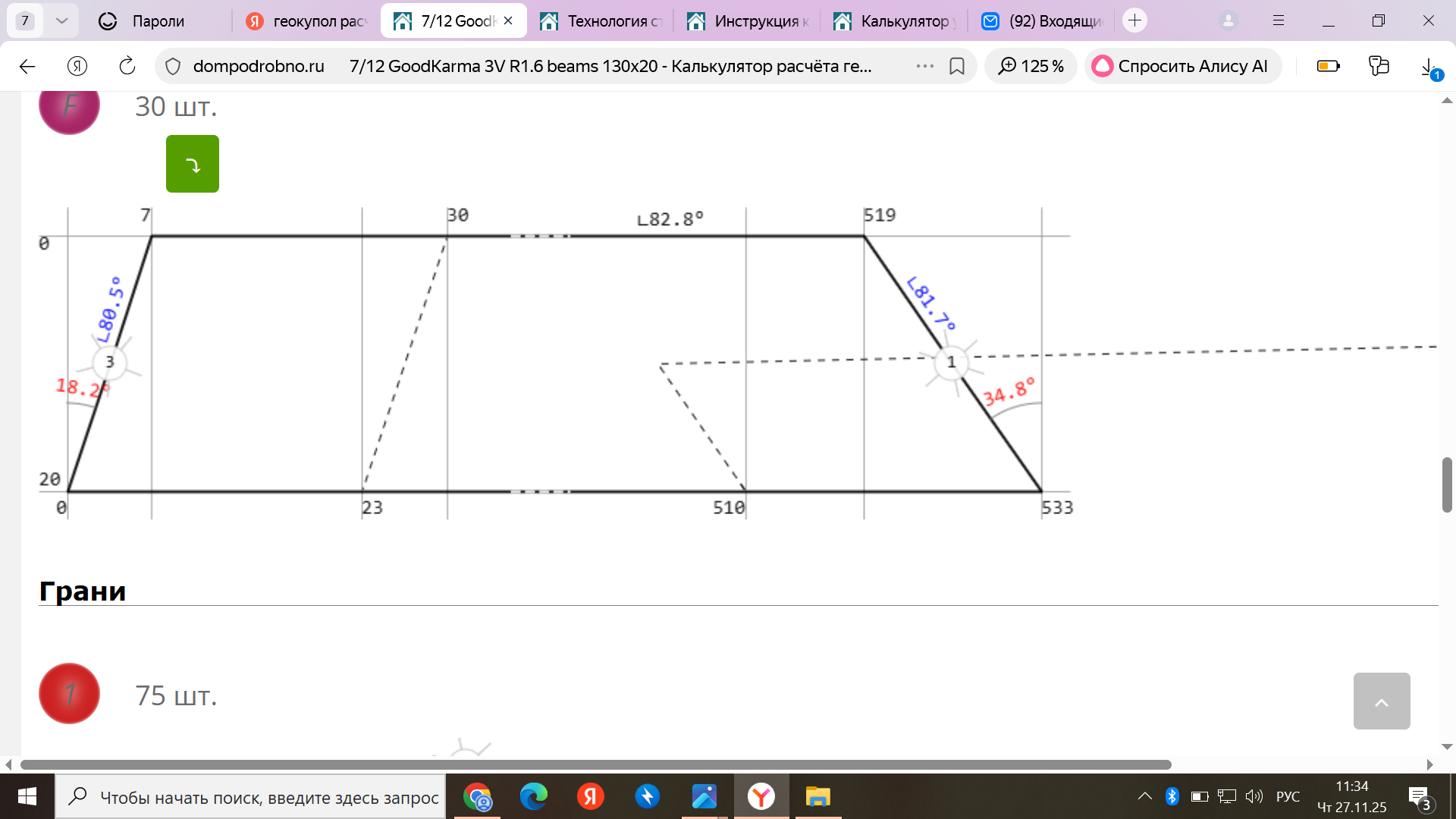

Здравствуйте! Подскажите пожалуйста, что обозначают вертикальные штриховые линии на чертежах ребер, на расстоянии 3 мм от концов.
Здравствуйте, Александр. Очевидно, это сторона торца ребра, которая расположена ближе к центру купола. На чертежах рёбер представлен вид на них с внешней стороны купола. Сторона ребра ,располагающегося ближе к центру купола, короче его внешней стороны.
Спасибо! Понял.
Добрый день, все таки какие значения углов, в которых сходятся ребра на его вершинах. В расчетах это 10 и 12 градусов для 3V.
Добрый день, Дмитрий. В вершинах купола сходится много линий и плоскостей. Чтобы я мог ответить на вопрос, не могли ли бы Вы уточнить между чем и чем угол?
хочу изготовить конусные круглые коннекторы, требуется рассчитать внутренний угол этого конуса
Получается, нужно определить угол конуса вписанного в вершину. Могу предложить такой вариант: в поле «способ соединения» задать «Piped». Тогда в графе «Рёбра» будут отображаться двугранные углы между торцами рёбер и их внешними поверхностями. Для расчёта угла конуса нужно значение двугранного угла в нужной вершине умножить на 2. Получим угол раствора конуса.
Для примера, исходные данные:
Частота V — 3;
Класс разбиения — 1;
Метод разбиения — равные хорды;
Осевая симметрия — pentad;
Фуллерен — нет;
Часть сферы — 7/12;
Выравнивать основание — нет;
Радиус сферы, м — 4,2;
Способ соединения — Piped;
Диаметр трубы, мм — 108;
Размеры рёбер:
Ширина, мм — 150;
Толщина, мм — 50.
Вот ссылка на купол с такими параметрами: https://dompodrobno.ru/raschet_kupolnoi_kryschi/#7/12_Piped_D108_3V_R4.2_beams_150x50
При таких данных получаются три различных по параметрам ребра. Двугранные углы торцов которых равны:
78,1 °;
78,4 °;
80 °.
Тогда углы раствора вписанных конусов соответствующих вершин:
156,2 °;
156,8 °;
160 °.
Углы между поверхностью конуса и плоскостью, перпендикулярной оси симметрии конуса:
11,9 °;
11,6 °;
10 °.
Если округлить до целых значений, то получается 10 и 12, что сходится с Вашими данными.
Огроменное спасибо!!!
А разве не 360 разделить на к-во коннекторов в основании?))
Здравствуйте, Александр. Нет. Углы могут быть разными. Возможно, их сумма равна 360 градусам.
Как понять какого размера должен быть фундамент? Ведь нижних ребер основания нет.Приходится включать запасные мозги, и вспоминать формулы. Тогда зачем калькулятор…
Добрый день, Виктор. Благодарю за вопрос. Для перестроения купола для ровного основания можно воспользоваться функцией «Выравнивание основания». Она доступна для всех способов соединения за исключением «Cone» и за исключением куполов в форме фулерена. Добавил информацию об этом в инструкцию. Кроме того для любых форм и способов соединения можно посмотреть параметры каждой точки с помощью вкладки «план». Подсветив нужно ребро, можно увидеть его расстояние до основания. Это позволяет минимизировать расчеты.
Добрый вечер!
А что же делать, как получить реальные размеры основания, если понравился фулерен?
И не плохо было бы включить в расчет устройство фонаря и его крышу.
Спасибо.
Добрый вечер, Влад. Размеры основания можно посмотреть на вкладке «План». Там указаны размеры основания в том числе для фулерена.
Благодарю за идею с фонарём, подумаю как можно это вписать в калькулятор не загромождая его.
Доброго времени суток. Будьте добры, подскажите каким образом задается угол наклона от основания к верхней точке купола, тип соединения гуд карма V2 радиус 2.5 доски 50х100 мм буду очень благодарен!
Здравствуйте. Этот угол не задаётся и не отображается в явном виде. Он определяется совокупностью других параметров купола. Наибольшее влияние на этот угол оказывает значение в поле «Часть сферы».
Dobroe vremja sutok.
A mozhno skachat’ «step»fail dlja raskroja chehla?
Доброго времени суток, Robert.
Возможность скачивания файла в формате .step не реализована. Но можно скачать файл в формате .obj и использовать его для конвертации в другие форматы. Ссылка на скачивание под калькулятором.
Вы пишете что размеры в треугольниках, стороны с разбиением должны быть при сложении равны длине в размерах «Ребра» но при расчетах равенство вcеравно не получается, как так?
Почему при сложении в стороне треугольника получается разные величины, чем в графе ребра где касяк. Я вновь просчитываю свой купол но не знаю какую величину выбирать. У меня не получается, чтобы и там и там были равные величины.
RACOON76, рад снова Вас видеть. 🙂
Значения в гранях может не совпадать с длиной рёбер, если использовать коннектор. Значения в графе «грани» в таком случае больше подходят для расчёта кровли. Если коннектор не используется, то напишите пожалуйста все характеристики купола, чтобы разобраться именно с этим случаем. Вместо характеристик можно скопировать ссылку на страницу калькулятора с заданными параметрами.
В предыдущий ответ добавил информацию о коннекторах, спасибо за повторный вопрос.
Спасибо, теперь понял. И правда не совпадало на диаметр трубы, теперь можно смело пилить!
Было бы отлично если был написан угол между осями на плане и углы на шестигранниках Фуллерена в разделе грани. спасибо.
Добрый день, Алексей. Благодарю за предложение.
Здравствуйте, подскажите такой момент. Значение какого параметра отображается в графе «радиус окружности» (вписанной или описанной)? И возможно подскажите , как рассчитать значение участка поверхности для ребра (ширину ленточного фундамента купола) , на которое ложиться основание купола?
Здравствуйте, Аноним. В графе «Радиус сферы» указан радиус описанной сферы, то есть сферы содержащей вершины многогранника. Радиус основания рассчитывается автоматически и отображается в блоке «Результаты измерений» в графе «Радиус основания». Там указан диапазон радиусов описанных окружностей у основания заданной сферы. Посмотреть план основания с размерами для каждой вершины можно во вкладке «План».
При выборе ширины фундамента учитывайте, что крепить конструкцию к фундаменту технически обычно удобнее в вершинах многогранника а не в рёбрах.
Добрый день как высчитать диаметр трубы самодельного коннектора ребра 100-25 . Спасибо
Добрый день, Андрей, чтобы точно рассчитать диаметр трубы коннектора, можно воспользоваться данными их графы «Вершины». Там указаны углы между плоскостями рёбер. Далее считать вручную как в двумерной геометрии.
Чтобы не считать вручную, можно найти диаметр методом подбора с помощью нашего онлайн калькулятора. Для этого введите все данные кроме диаметра трубы коннектора. Потом подбирайте диаметр, проверяя чтобы рёбра не накладывались друг на друга в каждой из разновидностей вершин.
При выборе минимального диаметра трубы коннектора учитывайте толщину лопастей коннектора.
Здравствуйте! Как экспортировать полученный файл из калькулятора в СкетчАп? Заранее благодарю за скорый ответ!
Здравствуйте, Олег. Попробуйте поискать конверторы файлов разных форматов.
Здравствуйте! По ссылке о типах соединений на многих снимках виден зазор между трубой- ядром коннектора. Проясните как калькулятор считает ребра при указании типа соединения Piped ? Какое подразумевается расстояние между торцом элемента и трубой в основе коннектора?
Ведь если глянуть на Партизан, там между ребром каркаса и усиленная скоба, с отверстиями под крепящий болт и П образная пластина, крепящаяся к ребру. А , например, Т- коннектор, описанный в той же ссылке — там лишь пластина хитро выгнутая.
Здравствуйте, SLIK76. Действительно, при использовании многих коннекторов есть расстояния между трубой и торцом ребра. Иногда это связано с конструкцией коннектора, иногда с тем что при таком расположении проще пилить рёбра — например можно пилить их под прямым углом или вовсе не заботясь о величине угла и форме торца. Минус такого подхода в том, что нагрузка на сжатие передаётся через соединения — болты. Если зазора нет, то такая нагрузка может передаваться напрямую через трубу. В калькуляторе не предусмотрена возможность расчёта конструкции с зазорами.
При расчёте купола с коннектором (тип соединения «Piped») указывается внешний диаметр трубы коннектора. Длины ребер считаются до внешней поверхности трубы. И вычитается по одному миллиметру с каждого торца.
Если нужно рассчитать купол с соединениями, при которых торцы не обязательно упираются в трубу, то в этом случае можно использовать немного по другому. Нужно измерить диаметр окружности в которой находятся болты коннектора. Задать это значение в качестве диаметра трубы в калькуляторе. Выставить минимальное значение ширины бруса, например 0.01 мм. В результате длина рёбер будет соответствовать расстоянию между отверстиями для болтов в брусках.
Здравствуйте! Хочу слепить помпейскую печь из глины,по схехеме геодезического купола,т.е. из глиняных треугольных кирпичиков. Кирпичики буду делать в формах. Но не хватает понималки что нужно ввести в окна: класс разбиения,метод разбиения,осевая симметрия,ширина и толщина? Из рассчета 1 метр в диаметре,толщина кирпичика 7 см. Предполагаемый соеденительный шов между кирпичиками 2-3 мм. Заранее благодарен, жду помощи. Есть аналог,не могу выложить сюда фото.
Здравствуйте, ВИТАЛД. Вы можете выслать фотографии мне на почту.Я размещу их сам при необходимости.
Частота разбиения в первую очередь определяет количество элементов, из которых состоит купол. Если нужен купол из большого количества маленьких кирпичей, то нужно выбирать большое значение частоты разбиения. Если нужны большие кирпичи, то класс уменьшать. Для примера: если печка диаметром 1 метр, то при частоте 3, получатся кирпичи со стороной около 20 см. Если задать частоту 5, то кирпичи будут меньше примерно в два раза.
Метод разбиения и осевая симметрия позволяют выбрать различные варианты расположения элементов относительно друг друга. При построении печки эти параметры можно задать так чтобы купол можно было смонтировать на ровном основании. А также подобрать таким образом, чтобы было минимум различных вариантов граней, чтобы делать меньше форм для изготовления кирпичей.
Ширина и толщина в Вашем случае 70 и 3 мм. Но при 3 миллиметрах калькулятор работает не корректно, поэтому можно поставить толщину 10 мм.
В результате получаем грани, которые и будут внешней стороной кирпичей. В разделе «Грани» есть их размеры и двугранные углы. В Вашем случае это двугранные между внешней поверхностью кирпича и его торцами. При изготовлении форм делайте их на 2-3 миллиметра меньше для швов, так как в разделе «Грани» не учитывается ширина рёбер.
Здравствуйте,Спасибо большое за калькулятор и статьи.
Подскажите пожалуйста. Есть в наличие доски 50х100, хотел бы сделать купол.
Частота-2
Класс разбиения -1
Часть сферы — 1/2
Радиус сферы — 2м
Способ крепления через трубу,
Не смог разобраться какой должен быть диаметр трубы?
Помогите пожалуйста.
Здравствуйте, Олег. При выборе диаметра трубы главную роль играет толщина бруса. Для толщины в 50 мм подойдёт труба диаметром 108 мм. Способ соединения — «Piped».
Доброго времени суток.
Осваиваю проектирование куполов, используя данные из калькулятора, пробую смоделировать купол в скечапе
Данные купола
V 2, R3, класс разбиения 1 , доска 100*50, способ соединения » piped» (коннектор » клешня»), D (трубы) 108
при построении в скечапе модели купола по данным взятым из калькулятора , одна из трёх досок (большая) образующих равносторонний треугольник , не доходит в плотную клешни на 20 мм .( при построении учитывал, что длинны досок уменьшаются на толщины двух пластин находящихся между доской и внешней стенкой трубы).
Поискав на форуме , нашёл документ иксель , в котором были более точные данные для построения , результат , тот же . правда вместо 20 мм , не хватило 3 мм до смыкания треугольника .Ошибка возникает из-за округления в калькуляторе? Подскажите на что обратить внимание, где мог ошибиться.
Благодарю
Доброго времени суток. Данный калькулятор в первую очередь предназначен для практического применения. Но если нужно повысить точность можно попробовать следующий приём — увеличить каждый из размеров на один или два порядка. Допустим вместо R 3 — R 300, Вместо доски 100х50 мм задать 10000х5000 мм, Трубу 10800 мм. Полученные данные уменьшить обратно на 1-2 порядка и помоделировать с новыми значениями.
Здравствуйте.
В инструкции, в разделе Ребра приводится описание и картинки, на которых показаны расчетные углы и длины ребер элементов сферы, однако в калькуляторе таких параметров не увидел.
Может ли калькулятор посчитать необходимые углы соединительных элементов и длины ребер при задании размеров и частоте сферы?
Здравствуйте, Егор. В зависимости от заданных параметров конструкции отображаются все нужные размеры. Раздел «Рёбра» находится под калькулятором, для того чтобы его увидеть, нужно пролистать страницу вниз. Если Вы видите этот раздел, и в нём не отображаются размеры, то сообщите пожалуйста какие параметры Вы задаёте, чтобы я мог повторить.
День добрый!
Подскажите можно ли заменить брус на стальную трубу?
Здравствуйте, Михаил. Трубу можно использовать. В статье о коннекторах есть картинки с каркасом из труб.
Калькулятор очень хорошо, Но есть несколько не понятных результатов:
1.На ребрах есть общая длина ребра я так понимаю она крайняя правая. А вот что значат с низу два параметра с лева ребра и с права не понятно?!
2.Много параметров где указан в конце параметр градус, но куда они идут вообще не понятно
Можно сделать подписи или инструкцию , чтобы когда например наводишь на ребро или параметр, а он тебе показывает подпись к этому параметру
Добрый день, Дмитрий. Благодарю за оценку и предложения. По вопросам:
1. На самом ребре пунктирными линиями показана грань ребра внутренняя по отношению к куполу. Цифры показывают расстояние каждой точки этой грани от края грани внешней по отношению к куполу. Размеры показаны на проекции «внутренней» грани на плоскость «внешней» грани.
2. В разделах «Рёбра» и «Грани» в градусах указано значение угла. Если цифры с градусами на линии, то это двугранный угол, между плоскостями примыкающими к этой линии. Если цифры с градусами располагаются между двумя линиями, то это плоский угол между этими линиями. Перед значением двугранного угла дополнительно указывается знак «L».
Добрый день.
Хотел бы снять видео о том как пользоваться калькулятором на сайте. Не подскажите как связаться с разработчиком, какие условия использования его материала в видео.
Добрый день, Дмитрий. Почта разработчика калькулятора: popitch [at] ya точка ru — по поводу самого калькулятора лучше связаться с ним. А вот по поводу материалов сайта ДомПодробно могу сказать, что я как администратор буду рад, если при создании видео Вы воспользуетесь калькулятором с нашего сайта. И с Вашего позволения я бы разместил получившееся видео здесь на сайте.
К сожалению так и не понял ГДЕ НАХОДИТСЯ ДЛИНА РЕБЕР????Внизу страницы смотрел но увы там только обозначение углов…ГДЕ ПОСМОТРЕТЬ ДЛИНУ СТОРОН РЕБЕР????А вернее напишите пожалуйста какая длина будет у 2v частота 1/2 диаметр 3метра. Что получится 30шт и 35 шт балок я уже понял но какой длинны. напишите пожалуйста
Здравствуйте, Иван. Все размеры рёбер указаны на схемах рёбер каждого вида. Раздел «Рёбра» идёт сразу после схемы купола. В Вашем примере общая длина рёбер 1854 и 1640 мм.
спасибо
Ни как не могу найти расчёт количества и типов коннекторов для определённых,заданных параметров купольных строений. Вероятно эта опция в данном калькуляторе отсутствует?! Пытаюсь вычислить по схемам или алгоритмам, хотя, нелишне было бы добавить это вычисление в САМ КАЛЬКУЛЯТОР,раз уж он -«КАЛЬКУЛЯТОР» ! Спасибо !
Здравствуйте, Валерий. Благодарю за предложение. За количество коннекторов отвечает раздел «Вершины». Там указано количество вершин различных типов. Сумма всех вершин равна общему количество коннекторов. Тип коннектора зависит от вида вершины.
Вопрос такой: как расчитать «юбку» для соединения cone? То есть, куполок 1500 радуисом, но высоты маловато будет. Думаю приподнять его на 500 мм. Для других способов соединения — проблем нет: поставил «выровнять» и готово. А тут — «днище» получается неплоское, и стойки будут разной высоты…
Здравствуйте, Алексей. Во вкладке «План» можно посмотреть расстояние каждой вершины до основания. Чтобы увидеть число для нижних элементов, можно увеличить картинку и повернуть купол нужно стороной.
Здравствуйте! Хочу построить теплицу диаметром 6 м. Данные: V3, Класс1, Равные хорды, 7/12, Радиус 3 м. Всё просчитывает, прорисовывает. Но прочертив в Солид воркс ребра А, В, С И соединив их в сборку оказывается, что они не стыкуются вообще. Если вы обратите внимание на плоскость образованную сечением торца ребра А и плоскость стороны Ребра С, на которую становится Ребро А при соединении Good Karma (по часовой стрелке), они имеют РАЗНУЮ ГЕОМЕТРИЮ, А в частности трапеции с тарными углами. Сечение бруса 100/20 (мм). Помогите пожалуйста разобраться! Спасибо!
Здравствуйте, Александр. Расхождения с Солид Ворксом связаны с точностью калькулятора. Наиболее высокая точность у значений длин рёбер по внешней поверхности купола. При построении модели лучше ориентироваться под них и соответственно корректировать углы торцов рёбер. При сборке физического каркаса значения углов торцов рёбер почти не влияют на геометрию конструкции, так как углы между рёбрами в этом случае будут зависеть от длинны рёбер, иначе рёбра просто не состыкуются в вершинах.
Тоже столкнулся с такой ситуацией, при сборке по калькулятору.
Как можно в солиде так же калькулятор такой сделать? )
Здравствуйте, KEFIR4IQ. Ответ очевиден — изучить солид до нужного уровня. )
KEFIR4IQ, не знаю какой степени универсальности хотите разработать купольный калькулятор в солиде, но для популярных случаев он уже давно создан гуру известного форума «Мир куполов»
Андреем Савельевым.
Очень не хватает рисунка сечения ребра. Позиция 3 на схеме гласит — значение двугранного угла между плоскостью ребра и прилегающему к нему гранью купола. Какой гранью? Как применить это значение? При таких показаниях сечение ребра трапеция?
Здравствуйте Родион. Позиция 3 не используются при изготовлении ребра. Сечение ребра — прямоугольник. Позиция 3 показывает какой угол получается между листом кровил и балкой каркаса.
Грани купола — это составляющие поверхности готового купола без учета каркаса. Увидеть все грани купола без каркаса можно во вкладке «Кровля». В калькуляторе не используется толщина граней, поэтому можно их считать настолько малыми, что они представляют собой части плоскостей.
Плоскость ребра. У ребра есть три параметра: длина, ширина и толщина. Если в калькуляторе задать минимальную толщину (например, 1 мм.), то плоскость ребра будет выглядеть более очевидно. Или другими словами плоскость ребра — эта та плоскость, на которой видны длина и ширина ребра. Проекция толщины ребра на эту плоскость сводится к точке.
Ну вот спасибо за сервис_!
А я-то сижу в blender выстраиваю уже какой день. С расчетами колдую!
Всем привет! Вопрос, если радиус купола 9 метров, какая площадь сечения ребер?
Здравствуйте. 150Х50 мм.
Доброе время суток, хочу построит крышу — 1/4_GoodKarma_4V_R5.15_beams_150x25 но при расчёте выдаёт размер изделия один, а в треугольнике совсем другой. Видел ранний комментарий про размер трубы (который может плюсоваться), но все три разницы разные. Какому значению верить?
Здравствуйте, Артём. Соединение GoodKarma не предполагает наличие коннектора. У него есть другая особенность: каждое ребро состоит из двух досок. Исключение — нижняя кромка купола. GoodKarma удобна, когда заготавливают треугольники из рёбер, а потом соединяют треугольники рёбрами.
В калькуляторе каждая составная часть такого ребра обозначена как отдельное ребро. И у каждой составной части ребра есть 4 размера длины: две длинные ребра во внутренней части купола, и две длины ребра во внешней части купола. Все они разные.
При сравнении длин рёбер и сторон треугольников можно увидеть, что эта разница чуть больше толщины доски. Если посмотреть на схему всего купола, то так оно есть. Длина стороны треугольника больше на длину проекции толщины доски на плоскость ребра.
Оу, примного благодарен.
Спасибо за калькулятор и разъяснения к нему. С геометрией у меня туговато, но вроде разобрался. Вопрос (исходные данные: частота V3, класс разбиения 1, часть сферы 7/12, радиус сферы 2.3, GoodKarma, ширина доски 25 на 50) 1) При сборке треугольников получатся рёбра толщиной 50 на 50? 2) Как получается сфера при такой сборке треугольниками, нужно задавать какой-то угол на толщине доски в 25мм и она станет ещё тоньше? Не могу закинуть вам ссылку на видео вдохновителя, который изготовил теплицу с помощью вашего калькулятора и разместил ссылку на ваш калькулятор, видео называется «Как построить купольную теплицу за 4 дня», хотел максимально скопировать этот вариант по многим причинам но не суть, под видео в комментариях он пишет про 6-7 градусов при распиловке доски 150мм на 50мм. Спасибо за ответ, извините если ответ уже был выше сказан.
Здравствуйте, Алексей. Посмотрел видео, там есть опечатка в размерах рёбер, на видео видно, что размеры такие:
ширина 50 мм;
толщина 15 мм.
Теперь по вопросам:
1. При использовании способа соединения GoodKarma ребро состоит из двух досок. В калькуляторе каждая такая доска называется ребром. Толщину доски Вы задаёте сами. Если толщина одной доски 15 миллиметров, то в сборе две доски будут 30 мм. То есть в сборе толщина 30 мм, ширина 50 мм.
2. На гранях указаны все необходимые углы. Обратите внимание, что торцы имею наклон в двух плоскостях и одна сторона ребра получается короче другой. Невидимые части обозначены пунктирными линиями.
6-7 градусов — это угол, под которым отпиливается часть доски вдоль её длины. В калькуляторе для каждого ребра обозначены значения двугранных углов образованные поверхностями каждого ребра вдоль его длины. В вашем случае значения углов разные и в основном лежат в диапазоне 82-85 градусов. Так как исходная доска имеет угол 90 градусов, то нужно отпиливать углы в диапазоне 5-8 градусов. Для упрощения работы значения углов можно округлять.
Спасибо!!! Вроде разобрался буду пробовать.
Пожалуйста. 🙂 Удачи в Ваших начинаниях.
Добрый день! Есть ли возможность скачать obj файл не с ребрами, а с закрытыми плоскостями как в режиме «Кровля»? Спасибо!
Здравствуйте, Иван. Такая возможность не предусмотрена.
Добрый день! Купол 7/12 Cone 3V R2.4 beams 50х50 как выровнять основание или как крепить к фундаменту.
Добрый день, Олег. В калькуляторе не предусмотрена возможность выравнивания основания при способе соединения Cone. Это можно сделать с типом соединения Semikone. При этом надо выставить толщину ребра в два раза меньше и калькулятор покажется тот же купол с выравниванием по основанию. Отличие лишь в том что рёбра будут разделены на две доски каждое. А у основания ребро будет состоять из одной доски. Если считать каждое ребро цельным, то получится аналог Cone.
Спасибо, а если просто подложить под ребро «В» рейку соответствующей толщины?
Пожалуйста. Можно и так. Только рейка получается переменной толщины, как треугольник. Во вкладке «План» можно посмотреть расстояние каждой вершины от основания.
Уважаемый ADMIN ! «Если считать каждое ребро цельным, то получится аналог CONE.» Т.е. соединить по схеме Semikone сопряженные ребра в одно целое (в один брусок) и запилить углы, а нижний ряд сделать половину толщины общего бруса (согласно схеме Semikone), получиться ?
Да. Вообще есть два варианта. Первый — как Вы написали. Второй вариант — рёбра, которые при Semicone состоят из двух досок напиливать из одной доски каждое. Только у основания получаются тонкие рёбра. Если распиливать две доски как одну целую то фактически получится тип соединения Cone, при этом будет выравнивание по основанию. Вы даже можете сравнить Cone c толщиной доски 50 мм и Semicone 25 мм и увидите, что длины рёбер получаются одинаковые. Разница только в рёбрах у основания, если поставить галочку «выравнивать по основанию».
Уважаемый Админ очень интересный проект тянете! Клиентоориентированный, я бы даже сказал для массового использования не хватает совсем немного — нужно для каждого вида соединения (Goog karma, Cone и т.д) создать 3 D модель узла, так делают производители домов из Сип панелей. Такая визуализация поможет понять с первого раза что к чему крепить. Спасибо.
Здравствуйте, Олег. Благодарю за отзыв и идею. Если Вы имеете ввиду отображение каждого элемента по отдельности в конструкции, то это можно сделать во вкладке «План», подсвечивая интересующее ребро. Или что-то другое?
Спасибо огромное! Думаю буду делать «Semikone» но из целого бруса (пилить, потом соединять то на то и выходит). Действительно получается «Cone» с выравниванием по основанию, да и стоять будет плотно по всей окружности, а ребра у основания можно сделать любой толщины сделав спил с одной стороны. Спасибо за терпение!
Пожалуйста. 🙂 Хорошая идея. При Semicone часто сначала соединяют рёбра в треугольники, а потом соединяют между собой готовые треугольники. Возможно так проще.
Доброго времени суток, админ ! Разъясните пожалуйста: значения углов рёбер написаны в десятых долях градуса . Как известно, в 1 градусе 60 мин. Например 84.2 градуса, стоит понимать как 84 градуса 12 минут? Заранее благодарю за ответ ! )
Здравствуйте, Шурик. Да, Вы верно пишите.
Здравствуйте! Года 2 назад я по этому калькулятору делал купол. Коннектор был труба 89 с лепестками. Короче напилил изготовил, собрать не смог, не сходилось ни как. Долго голову ломал. В итоге нашёл другой калькулятор, simplydifferently/org, напилил по новой, начал собирать и о чудо, всё сошлось. При разборе всего этого понял, что этот калькулятор, не вычитает положенным образом, диаметр коннектора. рёбра получаются длиннее. Нынче хочу сделать ещё куполок, но по этому калькулятору. На практике кто-нибудь собрал купол?
Здравствуйте, Эдуард. По этому калькулятору люди удачно собирали купола. Поэтому стоит попробовать. Если в процессе возникнут сложности, то пишите, попробуем вместе разобраться. Если не секрет, в предыдущем куполе на сколько длину рёбер уменьшали?
Да чё-тут секретничать. Длинну рёбер уменьшал на величину диаметра трубы, с обеих сторон. Вроде логичней, было бы на радиус с каждой стороны, но почему то идеально стыканулся, когда на диаметр с каждой стороны.
Эдуард, спасибо.
Здравствуйте Алексей! Взялся строить теплицу semicone, частота-2, класс-1, 1\2 сферы, радиус 2.2 м, ребро 45х23мм. Не понимаю как запиливать рёбра С и D у вершины 1. У вершины 2 всё понятно, а как понимать пунктирную линию, которая до средины толщины ребра идет под углом, а потом горизонтально?
С уважением Василий.
Здравствуйте, Василий.
Посмотрел расчёт с указанными Вами параметрами и не увидел горизонтальных пунктирных линий на торцах рёбер.
Вот как они выглядят:
А вот результаты расчётов: https://dompodrobno.ru/raschet_kupolnoi_kryschi/#1/2_Semicone_2V_R2.2_beams_45x23
Большое спасибо! Похоже из-за браузера у меня не показало размеры 1146 и 1147, а пунктирная линия ушла со средины вправо, теперь всё ясно, ещё раз благодарю, всего хорошего.
Пожалуйста. 🙂
Здравствуйте. Спасибо за предыдущий ответ. Обращаюсь к посетителям ресурса с вопросом каким все же инструментом реально нарезать ребра с должной точностью?
Для начала решил попытать силы на малом куполе около 1.5 м диаметром, часто мелькает в сети как качели, подвешенные на веревку.
И склоняюсь к применению ручного стусла. Осталось узнать модель стусла с внятной шкалой вертикальных углов.
Само собой если рассматривать торцовку то у недешевых моделей вполне хорошая шкала , позволяющая нормально задать вертикальный угол распила.
Здравствуйте, SLIK76. По поводу инструментов поддерживаю Ваши размышления.
Здравствуйте, Admin.
Ни как не могу понять, как выставить двугранный угол на торцовочной пиле. Разъясните, пожалуйста.
Я выставлял так: поворачивал пилу, в горизонтальной плоскости влево (вправо) на величину угла, к примеру, 90-83,9=6,1 А в вертикальной плоскости, пилу наклонял на угол наклона 29.8 Это правильно? Дело в том, что при сборке купола, треугольники не стыкуются по причине не верного двугранного угла. Сами треугольники получаются идеальными.
Спасибо.
Здравствуйте, Сергей. При такой последовательности действий получившиеся углы должны разойтись с углами из калькулятора. Попробуйте измерить углы у каждой из вершин получившегося бруска. Если не составит труда, напишите здесь, пожалуйста, есть ли расхождения и какие, мне тоже интересно.
Чтобы при такой последовательности получилось правильно, нужно пересчитать углы. Я подумать, как это сделать проще и удобнее.
Чтобы не пересчитывать углы, можно ставить брусок при пилении не на широкую сторону ребра а на узкую. И тогда сначала повернуть плоскость на 29.8 градусов, потом пилу на 6.1. В этом случае расхождений не должно быть.
При большой ширине доски так пилить не удобно. Тогда можно сначала нанести разметку по заданным значениям, и потом пилить по ней. Далее использовать полученные углы.
Огромное спасибо за ответ, Admin.
Я планирую построить купольный дом диаметром 8.9м и для начала я решил сделать маленький купол: https://dompodrobno.ru/raschet_kupolnoi_kryschi/#1/2_GoodKarma_2V_R0.8_beams_70x21
Всё напилил таким способом, как я описал выше. Приступил к сборке и здесь начались проблемы. Купол стал получаться большего диаметра. Я его всё таки собрал, но понял, что то не так с углами.
К сожалению я не могу измерить получившиеся углы в собранной конструкции. Попробую взять новый брусок, выпилить как я делал и измерить углы. И напишу вам.
Дом я буду строить из бруса 150х50. Пилить, ставя брусок на узкую сторону, не возможно, торцевая пила не берёт такую толщину. Наносить разметку, пилить, затем замерять углы это не удобно и медленно. На дом мне надо напилить около 1000 брусков.
Вы пожалуйста подумайте, как пересчитать углы. Ведь на торцевой пиле можно выпиливать одновременно два угла.
Да, если возможно, покажите мне на чертеже этот двугранный угла между внешней плоскостью ребра и плоскостью отреза. На примере моего маленького купола, Ребра А,
Спасибо.
Пожалуйста. 🙂 О пересчёте думаю.
Для 1000 брусков разметку не обязательно делать. Можно сделать разметку для каждого типоразмера ребра. После того как сделали разметку, посмотреть под какими углами выставляете пилу. И потом для всех других брусков такого же типоразмера использовать полученные углы. В Вашем примере таких типоразмеров, 4, значит разметку достаточно сделать 4 раза.
В указанном Вами маленьком куполе на торцах обозначен только один двугранный угол. Он и есть двугранный угол между внешней поверхностью ребра и его торцом. Внешней поверхность является по отношению ко всему куполу. Но когда с узкой стороны ребра кладёте его на широкую, то для установки углов приходится менять последовательность поворота пилы. А при смене последовательности поворота без корректировки углов получается не правильная ориентация. Просто она не велика и при большом количестве элементов купола это расхождение становится ещё меньше. В примере элементов мало, поэтому углы так сильно расходятся.
Здравствуйте, Admin.
Сделал запил. При не правильном запиле, двугранный угол равен 76гр. должен быть 74гр.
Спасибо.
Благодарю.
Извините, Admin, ещё у меня к вам вопрос: в этом проекте: https://dompodrobno.ru/raschet_kupolnoi_kryschi/#Align_13/20_GoodKarma_5V_R4.45_beams_148x48
основание купола находится под углом к горизонту. Как вычислить этот угол? Как его убрать?
Спасибо.
Не совсем понял, почему Вы решили, что купол под углом к горизонту. Схема купола не привязана к основанию. Купол можно вращать курсором, чтобы смотреть на конструкцию с разных сторон. Можно выставлять его горизонтально для удобства восприятия. Или Вы что-то другое имеете в виду?
Спасибо за ответы, Admin.
В куполе, радиусом 4.45 не 4 типоразмера брусков. Делать разметку, замерять углы, не удобно. Мы же живём в мире высоких технологий и делать разметки на заготовке? Зачем, когда можно сразу выставить нужный угол с высокой точностью. Значит в калькуляторе, обозначены двугранные углы для распиловке по узкой стороне. Но не где об этом не сказано.
В калькуляторе, купол можно вращать, смотреть с разных сторон. Всё это понятно. Мой купол, по указанной ссылке имеет радиус 4.45 и часть сферы 13/20. Если смотреть на основание купола, на ту часть, которая будет крепиться к фундаменту, то по всему периметру это основание наклонено под углом. Вот что я имел в виду. Как от этого избавиться. Основание должно крепиться к фундаменту строго горизонтально!
Спасибо.
Когда брусков много, то расчетное расхождение становится меньше и может оказаться меньше погрешности калькулятора и пилы. Тем не менее пересчитать углы можно, технически это не сложно. В инструкции тоже об этом напишу. Скорее всего одновременно с решением по пересчёту углов. Благодарю за идею по улучшению.
Про угол наклона теперь понял. Весь купол строится симметрично относительно его центра. Поэтому рёбра у его основания смотрят в центр купола. Можно рассчитать этот угол, если учесть, что центр находится на расстояние одного радиуса от верхней точки, или на расстояние 3/20 радиуса от его основания для купола 13/20. Зная этот угол можно изменить форуму нижних брусков, так чтобы нижняя грань стала параллельна земле. В калькуляторе функция расчета такой формы не предусмотрена.
Вместо изменения формы рёбер нижнего кольца можно добавить бруски под него, рассчитанные по аналогии.
Огромное спасибо, Admin.
Не могли бы вы показать расчёт угла наклона основания купола, для изменения формы нижних брусков?
Спасибо.
Пожалуйста. 🙂
Формула для расчёта угла наклона нижних рёбер относительно горизонта довольно простая. Можно значение в графе «часть сферы» обозначить как «x». Тогда формула для расчёта угла выглядит так: arcsin(2x-1).
Для примера, у купола с «частью сферы» 13/20 угол равен 17.5 градусов.
Спасибо огромное.
Пожалуйста. 🙂
Здравствуйте, Admin.
Я вас попрошу, сообщить, когда вы сделаете пересчёт углов.
Спасибо.
Здравствуйте, Сергей. Точно не знаю, думаю в течении недели.
Спасибо. А как я об этом узнаю?
Я напишу об этом здесь.
Здравствуйте, Сергей. Пока выкладываю формулы для пересчёта углов. Перед тем как размещать форму для пересчёта углов нужно проверить формулы.
Углы можно обозначить так:
a1 — угол вращения поворотного основания при установке ребра на узкую сторону (поворот в горизонтальной плоскости);
b1 — угол наклона пилы при установке ребра на узкую сторону;
a2 — угол вращения поворотного основания, если положить ребро широкой стороной (поворот в горизонтальной плоскости);
b2 — угол наклона пилы, если положить ребро широкой стороной.
Тогда формулы получаются такие:
a2=arcsin(sin(b1)/cos(a1));
b2=arctg(tg(a1)*cos(b2)).
Если взять рассмотренный пример,
https://dompodrobno.ru/raschet_kupolnoi_kryschi/#1/2_GoodKarma_2V_R0.8_beams_20x21
то для первого ребра получаются такие значения:
a1=27.8 градусов;
b1=16 градусов;
a2=18,2 градуса;
b2=26.6 градусов.
Прошу тестировать. О результатах проверки прошу сообщать в комментариях. Если проверка подтвердит правильность формул, то сделаю форму для быстрого пересчёта и размещу её на сайте.
Здравствуйте, Admin.
Буду проверять формулы. О результатах напишу.
Я думал, что значение плоского угла на внешней плоскости ребра не изменится, а изменится только значение двугранного угла между внешней плоскостью ребра и плоскостью отреза. По вашему примеру, изменились оба угла. Всё верно?
Если изменяются оба угла, то изменяется и длина ребра?
Ребра выпиленные двумя способами, должны быть одинаковые и не отличаться друг от друга?
Спасибо.
Здравствуйте, Сергей. Благодарю за желание помочь в проверке формул.
По вопросам.
1. Изменяются оба угла. Дело в том, что физически это разные углы. В первом случае, когда ребро лежит толщиной вниз, плоский угол образован тремя плоскостями, такими:
первая плоскость — плоскость широкой стороны ребра;
вторая плоскость — плоскость торца ребра;
третья плоскость — плоскость перпендикулярная линии пересечения плоскости широкой стороны ребра и плоскости узкой стороны ребра.
Когда брус лежит шириной вниз, то пилу наклоняют на другой угол, этот угол образован такими плоскостями:
первая плоскость — плоскость широкой стороны ребра;
вторая плоскость — плоскость торца ребра;
третья плоскость — плоскость перпендикулярная широкой стороне ребра и проходящая через линию пересечения торца и широкой стороны ребра.
Первые две плоскости одинаковые, третьи плоскости отличаются. Поэтому углы разные.
2. Изменение длины рёбер не должно происходить. Длины всех граней ребра должны быть равны расчётным. Если использовать первые углы и ложить брус толщиной вниз, то при расположении бруса широкой стороной вниз и использовании вторых углов должно получиться точно такое же ребро. И оба этих ребра должны быть равны тому что получен в калькуляторе.
3. Ребра выпиленные двумя способами, должны быть одинаковые и не отличаться друг от друга. Для проверки калькулятора можно сравнить пиление вторым способом с расчетными данными. Если они совпадают, то можно предположить, что совпадут и с первыми вариантом.
Здравствуйте, Admin.
Спасибо за разъяснения.
Буду пробовать. Маленький купол, с R=0.8, я разобрал. Буду запиливать по новой. Думаю, что в ближайшее время напишу о результатах.
Спасибо.
Здравствуйте, Admin.
Проверил ваши формулы. Я выпилил два ребра двумя способами: одно, ставя на узкую сторону выставив углы как в калькуляторе, второе, выставив углы по расчётным формулам, на широкую. Оба ребра получились одинаковые.
Вывод: ваши формулы пересчета углов верны.
Спасибо.
Моё предложение: сделайте пожалуйста в калькуляторе, в параметрах возможность выбора, по какой стороне будут распиливаться ребра: по узкой или широкой. В зависимости какой будет сделан выбор, будут соответствующие чертежи.
Огромное спасибо вам за помощь.
Здравствуйте, Сергей. Благодарю за проверку и за идеи по улучшению калькулятора. Я подумаю, как сделать лучше.
Здравствуйте, Admin.
Как продвигается дело по пересчёту углов?
У меня ещё вопрос: при использовании калькулятора в режиме offline, появляется закладка — портной.
Что это такое?
Спасибо.
Здравствуйте, Сергей. Пересчетом углов планирую заняться через 2 недели. О вкладке «портной» лучше спросить у разработчика. Могу предположить, что она возникла, потому что он хотел добавить функцию расчёта оптимального раскроя листов кровли.
Занимаюсь калькулятором для пересчёта углов. Он будет на отдельной странице, с калькуляторов купольной конструкции он не будет связан. В него нужно будет вносить два значения углов и он будет их пересчитывать. Обозначения углов поменял. В сообщении, где приводил формулу, тоже сменил эти обозначения — поменял местами a2 и b2, так логичнее. По сроком не хочу давать обещаний. Но основа калькулятора готова, осталось предать ему красивый вид.
Спасибо. Я тоже так же предполагал, что портной для раскройки листов кровли, но эта идея не реализована. Жду пересчёта углов.
Здравствуйте. Пытаюсь построить купол V-4 радиус 3.9 1/2 ,доска 98*35 мм. Если выложить нижние ребра (А) 20 штук в круг, то внутренний угол между ребрами исходя из расчетов калькулятора равен 171,2 и 170,6 градуса (1 и 3 углы). При таких углах ребра в круг никак не сходятся.Чтобы они сошлись угол должен быть 162 градуса. В чем подвох?
Здравствуйте, Константин. Не могли бы Вы пояснить про какие углы Вы говорите? Как я понял Вы выбрали такой вариант: https://dompodrobno.ru/raschet_kupolnoi_kryschi/#1/2_Cone_4V_R3.9_beams_98x35
Вот так выглядит схема ребра А:
У него есть такие углы:
62,8 градусов — угол пересечения плоскостей торцов ребра и внешней стороны ребра у вершины 3;
57,6 градусов — угол пересечения плоскостей торцов ребра и внешней стороны ребра у вершины 1;
85,3 градусов — двугранный угол между внешней плоскостью ребра и плоскостью отреза у вершины 3;
85,6 градусов — двугранный угол между внешней плоскостью ребра и плоскостью отреза у вершины 1;
84,5 градусов — двугранный угол между плоскостью ребра и прилегающей к нему гранью купола;
85,5 градусов — двугранный угол между плоскостью ребра и прилегающей к нему гранью купола.
Я имею в виду 85.3 гр. двугранный угол у вершины 3 ребра А. Если положить ребро А на ровную поверхность и к нему приложить второе ребро А в вершине 3 они образуют угол 85,3+85,3=170,6 градусов и в замкнутый круг они не сойдутся. 20 ребер сойдутся в круг с углом 162 градуса относительно друг друга. Я видимо чего-то не понимаю.
Константин, благодарю за пояснение. Если положить ребро А на ровную поверхность и к нему приложить второе ребро А в вершине 3 они не образуют угол 85,3+85,3=170,6 градусов. Дело в том что 85,3 — это двугранный угол между двумя плоскостями ребра. Если положить ребро на плоскость горизонта, то одна из этих плоскостей ребра будет перпендикулярна плоскости горизонта, а другая плоскость, проходящая через торец ребра, не будет перпендикулярна плоскости горизонта. Поэтому сложение этих углов не даст значение угла между ребрами.
Угол между ребрами можно посчитать, используя данные со вкладки «План».
Спасибо огромное. В голове все сошлось. В обозначениях на чертежах ребер под цифрами 3 и 5 совершенно не нужная информация, она только сбивает с толку. Вот и я
85,3 принял за угол на который следующее ребро смещается и в итоге все ребра в нижнем ряду сходятся в круг. Там должен быть угол 81 градус. 81 на одном ребре 81 на другом и так все сойдутся в круг. Не обнаружил ошибку на ранней стадии потому, что не размечал ребро сверху и снизу, а просто рисовал нужный угол сверху ребра и на торцовочной пиле отклонив диск на 4,5 гр. получал 85,3 гр, а надо было отклонить на 8,8 и получить в итоге 81 гр. Это очень нужный градус для проверки правильности запила…
Спасибо, что помогаете разобраться мне и другим влюбленным в эту конструкцию людям, а любовь эта как правило с первого взгляда. Способом Goodkarma сделал два купола, никаких проблем не возникло, (стоят уже 6 лет), а способ Cone более извращенный, зато материала меньше и на мой взгляд белее эстетично. Удачи всем в ваших начинаниях. Еще раз СПАСИБО.
Спасибо, Константин. Кстати, если для этого же купола вместо «Cone» задать «Piped», то у торцов ребра «А» получается такой же угол как Вы написали — 81 градус.
Здравствуйте, Admin.
Как скоро вы сделаете калькулятор для пересчёта углов. Нужно уже пилить заготовки.
Спасибо.
Здравствуйте, Сергей. Калькулятор сделал, описание не готово, на днях думаю заняться. Могу сейчас выслать офлайн версию готового калькулятора для пересчёта углов без описания. Сообщите, пожалуйста, куда высылать.
Спасибо, Admin.
Вышлите, пожалуйста, на адрес: knopik0862 собачка mail точка ru
Пожалуйста, отправил.
Здравствуйте, Admin.
Спасибо. У вас «Второй аргумент» обозначен как b2, нужно b1.
Здравствуйте, Сергей. Точно. Спасибо.
Привет, калькулятор не считает площадь покрытия для фуллеренов. Добавьте пожалуйста(
Здравствуйте. Благодарю за пожелание, учту.
Как правильно — геодезический или геодизический?
Здравствуйте, Павел. Правильно геодезический. От слова геодезия.
Здравствуйте, Admin.
Способ соединения GoodKarma. Как подсчитать количество болтов для соединения треугольников?
Подскажите, пожалуйста.
Спасибо.
Здравствуйте, Сергей. В результатах измерений можно посмотреть общее количество рёбер. Все рёбра при GoodKarma соединяются друг с другом попарно. Чтобы посчитать количество таких парных соединений, нужно из общего количества рёбер отнять количество рёбер у основания. Количество рёбер у основания можно посчитать вручную по схеме. Оставшееся число рёбер нужно поделить пополам. Получим количество парных соединений рёбер. Допустим, чтобы соединить рёбра нужно два болта. Тогда полученное число умножаем на два. Так можно посчитать количество болтов.
Спасибо. А какие болты (шпильки) применять при соединение GoodKarma? Я имею ввиду диаметр болта (шпильки), было прочно и без лишнего запаса. Количество большое, а они не дешёвые.
Сложно сказать без расчета прочности на срез и растяжение. Но думаю, если каждую пару соединять четырьмя болтами, то хватит диаметра 5 мм для среднего купола. Возможно, с саморезами будет выгоднее. А ещё можно использовать гвозди. Можно комбинировать их. Например, при сборке применять тонкие саморезы в минимальном количестве, а после сборки усилить гвоздями. Можно обойтись десятком болтов — при креплении следующего треугольника брать болты с предыдущего. Умельцы вместо гвоздей иногда используют отрезки проволоки.
Спасибо. Обдумаю этот вопрос…
Пожалуйста 🙂 .
Добрый день, ADMIN! Более-менее разобрался с работой в калькуляторе. Хочу сделать беседку Ф6 с вьюном. Сборка будет сваркой встык из прутка 12х12 мм. Не могли бы вы описать технологию сборки. Планирую V3. С чего начать? Считаем, что фундамент есть.
Здравствуйте, Евгений. Думаю, перед сваркой можно собрать всю конструкцию, используя временные соединения, проволоку, например. И в собранном виде сваривать.
Добрый день! подскажите, из расчета на калькуляторе —
1.как вычесть длину балки см скриншот (обозначил красной линии)
2. расшифруйте пожалуйста это — см. скриншот
Неполностью разобрался в калькуляторе — помогите мне чу-чуть!
Здравствуйте, Максим.
1. Не совсем понятно из чего нужно вычесть длину балки. Балки — они же рёбра. Длину каждого ребра калькулятор рассчитывает и выдаёт информацию в разделе «Рёбра».
2. На втором скриншоте показана грань купола. Купол — это многогранник, каждая из граней которого представляет собой кусочек плоскости. На скриншоте показаны:
номера вершин;
буквенные обозначения рёбер и их цвет;
высоты граней;
длины фрагментов сторон граней — от вершины грани до точки пересечения с линией высоты;
двугранные углы между гранью и прилегающих в каждом ребре.
Высота грани — высота треугольника, которым представлена эта грань.
Высота треугольника — перпендикуляр, опущенный из вершины к противолежащей стороне этого треугольника.
Добрый день! Благодарю за ответ,
Пожалуйста посмотрите на скрин — обозначил числами, Будьте так добры описать.
С Уважением.
Здравствуйте, Максим. По схеме:
1. Значение двугранного угла между плоскостью ребра и прилегающей к нему гранью купола.
2. Общая длина балки.
3. Расстояние между двумя плоскостями.
Первая плоскость перпендикулярна внешней стороне ребра. Внешней сторона является по отношению ко всему куполу. Первая плоскость проходит через линию пересечения внешней стороны ребра и его торца.
Вторая плоскость параллельна первой и проходит через линию пересечения внутренней стороны ребра и противоположенного торца.
Тут надо понимать, что если посмотреть на ребро снизу или сверху, то оно будет выглядеть как трапеция.
4. Двугранный угол между плоскостью торца и внешней стороной ребра.
Здравствуйте, Admin.
Построил я купол GoodKarma_5V_R4.45. Осталось смонтировать последние 20 треугольников на самой вершине. До этого шло всё хорошо, всё сходилось идеально. Я прогонял доски через рейсмус и выдерживал размеры строго. Выдерживал размер по узкой стороне, по широкой — не критично, да и мой рейсмус не берет больше 120мм. в толщину. Размер досок на выходе 47(точно)х148(приблизительно). Теперь случилась беда, рейсмус вышел из строя, ремонт будет затяжной, а хотелось бы в этом году купол достроить и законсервировать до следующего сезона, накрыв купол тентом. Вопрос такой: как правильно высчитать длину сторон треугольника, если толщина досок разная, в диапазоне от 47мм до 53, в одном треугольнике? Углы запила не изменяются, меняется только длина заготовки стороны треугольника. Если можете, помогите. Спасибо.
Здравствуйте, Сергей. Если я правильно понял суть вопроса, то учесть различия в толщине досок довольно просто. Два простых способа.
1. Когда делаете треугольник, то раскладываете три ребра и смотрите, какие ребра примыкают своим торцом к доскам с толщиной более 47 мм. Замеряете толщину и вычитаете из неё 47. Так Вы получите длину, на которую надо уменьшить ребро упирающееся в «утолщенную доску». Допустим, толщина доски 53 мм. Тогда ребро, упирающееся в эту доску своим торцом надо уменьшить на 6 мм по сравнению с расчетным. Каждое ребро упирается торцом только в одну доску в своём треугольнике.
2. Более точный способ. В калькуляторе можно задать фактическую толщину доски, и тогда он выдаст значении длин рёбер — упирающихся в доски с такой толщиной.
Альтернативный подход. Оставшиеся доски упорядочить по толщине от 47 до 53 мм и объединить их в тройки. Тогда в каждом треугольнике будут доски примерно одинаковой толщины. И под каждый треугольник рассчитать длину ребра, без учета, какое ребро куда упирается в своем треугольнике.
Сделал я не большой ремонт рейсмуса, на 60 заготовок хватило. Спасибо.
Пожалуйста, удачной стройки. 🙂
Добрый день! Как задать часть купола «ракушка» ? В моем понимании это 1/4 купола.
Добрый день, Кирилл. Калькулятор не рассчитан на работу с такими формами. Поэтому в нём нет возможности задавать доли купола.
Врет ваш калькулятор, беру все размеры и углы и не выходит построить 3D модель купола точки не сходятся….при всех способах соединения кроме Piped. Не подскажите в чем проблема???
Здравствуйте, Сергей, причина в точности калькулятора, он округляет значения длин до миллиметров. Углы рассчитываются от длинны. При моделировании можно опираться на значения длин внешних граней.
Здравствуйте.
3D модель я не строил. Построил реальный купол, соединение GoodKarma, Всё сошлось идеально, радиус 4,45; 13/20.
Здравствуйте, Сергей. Благодарю за полезную информацию о практическом использовании калькулятора.
Здравствуйте. Что то происходит с калькулятором. При вводе данных зависает пропадает картинка. То же самое и с автономной версией. С любого устройства такое дело происходит.
Здравствуйте, Алексей. Сейчас попробовал ввести данные во все поля. Работает как задумано. Может быть какие-то определенные данные надо вводить? Раньше он работал у Вас нормально?
Привет. Ранее не пользовался. Начинаю изучать это дело. Спасибо за ответ. По ходу вопросы ещё будут. Сегодня ещё посмотрю. Хотел скрин прилепить, сайт не разрешает.
Здравствуйте, обьясните по простому что такое L значение. И еще один вопрос есть ли у вас подробная информация как запиливать углы для бесконекторного соединения? Не могу разобраться по чертежу как это делать.Есть подробное описание?
Здравствуйте, Олег. L — двугранный угол. Если по простому, то можно представить это на примере с открыванием книги: стол — одна плоскость, первая страница книги — вторая плоскость, при переворачивании первой старицы книги меняется двугранный угол между плоскостью стола и плоскостью первой страницы.
Как запиливать углы можно посмотреть в этом видео:
Привет. Стандартный угол в вершина 5 лучей 72 градуса, 6 лучей 60 градусов (опираясь на вашу статью о типах соединений). Калькулятор выдаёт соединение в вершинах с различными данными например 58,3 градуса или 63,8 и т. Д. Будьте добры поясните. Благодарю.
Искажение углов объясняется тем, что при каждом шаге (частоте) разбиения делится один и тот же икосаэдр. Все вершины с плоскостей разбитого экосаэдра проецируются на сферу, описывающую этот экосаэдр. Спроецированные на сферу точки соединяются между собой. Такой подход позволяет добиться использования в конструкции только треугольников, как самых устойчивых элементов.
Здравствуйте, скажите пожалуйста хочу построить купол :
Радиусом 8м на Semicone,
V4,
Часть сферы 1/2,
Осевая симметрия Pentad
Класс разбиения 1
Фуллерен нет
Метод разбиения Равные хорды
Материал ребер Ширина 120мм Толщина 40
На сколько точно выдает программа числа ? стоит ли полагаться на 100% что у меня все получиться и как перестраховаться ?
Спасибо большое)
Здравствуйте, Мечтатель. ) Для купола с, выбранными Вами параметрами, калькулятор выдаёт достаточно точные цифры для их применения в строительстве. По моим оценкам погрешности длин не более 1 миллиметра, погрешности углов не более 1 градуса.
Для повышения уверенности в расчётах Вы можете воспользоваться двумя вариантами проверки:
1. Программой для компьютерного моделирования и посмотреть в ней как будут складываться рёбра. Так можно более точно определить возможные зазоры.
2. Построить модель в масштабе. Например, сделать в 10 раз меньше расчетной. Все размеры длин для этого надо уменьшить в 10 раз. Углы остаются без изменений. Тогда радиус купола получится 80 сантиметров а толщина ребра 4 мм.
Здравствуйте, Admin.
Как дела с калькулятором для пересчёта углов? Вы обещали его разместить на этом форуме.
Здравствуйте, Сергей. Да, верно, благодарю за напоминание. Размещение калькулятора в планах. Планирую сделать отдельную страницу с формой для пересчёта углов. Здесь сообщу об этом. Если Вам сейчас нужно, то могу выслать по электронной почте, скажите куда.
Здравствуйте, прошу уточнить из расчета на калькуляторе у ребер основания разные длины на плане показана одна длина в разделе ребер того же основания другая ? почему так ?
Здравствуйте, Янис. На плане показана не длина рёбер, а длина проекции линии, соединяющей центры вершин купола. Длина этой проекции не учитывает тип соединения. В разделе «Рёбра» показана длина именно ребра.
Здравствуйте! Добавлю вопрос к этой теме. То есть, если я хочу просчитать длину одного ребра грани, которое лежит в основании, то я беру параметры из раздела рёбра?
Благодарю
Здравствуйте, КК. Длина ребра просчитывается калькулятором и выводится в разделе «Рёбра». То есть просчитывать именно длину ребра не нужно, так как эта длина есть в разделе «Рёбра».
Вы мне высылали его. Мне он уже не нужен, я построил купол, о чём я уже писал выше 9.10.2018.
Ну теперь понял. Рад, что получилось построить. Калькулятором занимаюсь.
Готово. Калькулятор для расчета углов торцовочной пилы при повороте заготовки. Ссылку на калькулятор добавил в инструкцию.
Здравствуйте Уважаемый Мастер! Во первых поздравляю Вас с наступающим Новым годом, желаю всего хорошего!! Меня волнует вот такая задача, которую не могу осмыслить. Хочу изготовить Сферу золотого соотношения по АШ Алексея Шевченко т.е. каркас диаметром 2.5 метра. Однако по Вашим отличным калькуляторам, сам не могу подобрать соотношение длинных сторон к коротким, через Золотое сечение. Пробовал обратится к А. Шевченко — автору АШ дома, но похоже расчет каркаса спрятан за семью замками — кругом авторский бизнес! Прошу скинуть мне чертеж, если сможете начертить каркас. с Ув. Дед Сергей.
Здравствуйте, Дед Сергей. Благодарю за поздравления, Вас также с наступающим.
В Основе сферы золотого сечения Алексея Шевченко лежит додекаэдр. Значит в калькуляторе в графе «частота, V» следует выставить значение равное двум. Если диаметр 2.5м, то радиус выставлять 1.25м. Пример схемы такой сферы доступен по ссылке: https://dompodrobno.ru/raschet_kupolnoi_kryschi/#1/1_Cone_2V_R1.25_beams_150x25
Второй вариант — делать сферу из пятиугольников и потом вершины соединить между собой дополнительные рёбрами. Схема сферы из пятиугольников: https://dompodrobno.ru/raschet_kupolnoi_kryschi/#1/1_Cross_Described_Fullerene_on_Cone_1V_R1.25_beams_150x25
Здравствуйте, Admin.
По моей просьбе вы сделали «Калькулятор углов торцовочной пилы, пересчёт при повороте заготовки».
У меня к вам просьба, если это возможно, сделать пометку на странице калькулятора, что это моё предложение.
У вас нет мыслей, как раскроить прямоугольный лист на треугольники нужных размеров?
Спасибо.
Здравствуйте, Сергей. Рад, что Вы увидели калькулятор. Написал о Вас в статье о калькуляторе торцовочной пилы.
Стоящих мыслей о раскрое листов на треугольники пока нет.
Это опять Сергей.
Калькулятор расчёта купола изменился.
Появилась возможность выбирать тип многогранника.
Ранее был только Октаэдр, сейчас добавился Икосаэдр.
Надо вам поправлять инструкцию.
Спасибо
Благодарю за информацию, буду менять.
Готово, инструкцию отредактировал. Ещё раз спасибо.
Админ здравствуйте! Благодарю Вас за столь чудесный сайт. Сильно загорелось попробовать создать такую красоту у себя на даче. Хотел бы задать несколько вопросов, вдруг найдутся ответы на них.
1. На форумах и фотках видел, что при отделке снаружи видел, что каркас покрывают пароизоляционной пленкой, потом делают обрешетку из брусков 40х40 или 50х50 , что бы был вентиляционный зазор, и только потом прикручивают грани. По сути, за счет обрешетки, внешний радиус сферы увеличивается на 40 или 50 мм, в зависимости от используемых брусков. Соответственно геометрия граней также должна увеличится. Калькулятор ведь не учитывает это при расчетах? Или кто-то кровлю делает по-другому?
2. Не могу найти как правильно сделать опоры для второго этажа в геодезическом куполе. Понятно, что по центру устанавливается опора, от которой лаги расходятся лучами, собственно как и лаги пола первого этажа. Как крепить лаги у купола или к куполу? Со стратодезичеким куполом всё понятно, там опоры купола образуют что-то типа вертикальных меридианов, к ним и удобно крепить. А как реализовать это в геодезическом куполе? Может есть ссылочка, где можно это поизучать/посмотреть/почитать.
Здравствуйте, Владимир. Рад что сайт оказался полезным. По вопросам.
1. Верно, радиус сферы увеличивается. Можно посчитать отдельно размеры кровельных элементов с учетом увеличения диаметра с вентзазором. То есть для расчета кровли нужно задать радиус купола больше на 5 сантиметров.
Как верно заметил Сергей. Каркас снаружи не покрывают пароизоляцией. Снаружи используется гидро ветрозащитная мембрана, которая пропускает пар с внутренней стороны. Пароизоляция используется внутри купола.
2. Лаги удобно крепить на дополнительные доски. Эти доски крепят к граням купола на нужной высоте по периметру всего купола. Там где лаги перекрытия попадают прям на ребро купола можно не делать дополнительные опоры, а крепить прямо к этим ребрам. Вот видео с примером:
В этом ролике вспомогательные доски прикреплены между рёбер. А на фотографии перегородка и на ней вспомогательный доски закреплены сверху рёбер.
Спасибо! Всё наглядно и понятно. Можно еще уточнить, в калькуляторе в «результатах измерений» радиус основания выдаётся по внешней стороне купола? С учётом ширины каркаса? Т.е. я имею ввиду — при расчете фундамента центр сваи я должен размещать на указанном калькулятором расстоянии или ближе к центру купола на радиус этой самой сваи? По уму если делать, все равно ведь на сваи первым слоем нужно уложить обвязку (ростверк) из бруса, а потом уже на эту обвязку крепить нижние ребра основания купола. Какое правильное расстояние от центра купола до центра сваи должно быть, чтобы нижние ребра основания купола легли по центру этой самой обвязки(ростверка)?
Пожалуйста. ) В «результатах измерений» выводится интервал значений проекций от вершин купола у его основания с внешней стороны на плоскость основания. Более точно и наглядно каждое из них можно посмотреть во вкладке «План» — по ним и проектировать фундамент и обвязку. Чтобы сваи были по центру, нужно от значений проекций отнимать примерно половину ширины ребра.
Здравствуйте.
Владимир, хочу не много вас поправить: каркас снаружи не покрывают пароизоляцией. Снаружи используется гидро ветрозащитная мембрана, которая пропускает пар с внутренней стороны. Пароизоляция используется внутри купола.
Здравствуйте, Сергей. Вы совершенно точно заметили, благодарю. Добавил эту информацию в свой ответ.
Здравствуйте, Сергей. Какой инструмент использовать для изготовления углов ребра? Я уже собирал теплицу, пилил углы торцовочной пилой Метабо. Углы не совпали, теплица стоит 3 года. Брус 50*50. Пришлось повозиться с ребрами. Сейчас Хочу сделать ещё одну.
binitplus собачка gmail точка com
Здравствуйте, Игорь. Торцовочная пила является оптимальным вариантом для изготовления углов.
Что делать, если при попытке выгрузки в формате пишет «к сожалению нет такой страницы»? Как тогда сделать так, чтобы схему можно было вставить в автокад?
Здравствуйте, Тимур. Благодарю за сообщение о найденной ошибке. Ошибку устранил, прошу попробовать снова.
Спасибо большое, теперь все хорошо)
Добрый день! Очень странная история: с помощью калькулятора смоделировал купол Икосаэдр 3V, класс разб.1, равные хорды, pentad, 7/12 с ровным основанием, радиус 2.15м, гуд карма по часовой, брус 20/95мм. Импортировал модель в Рино. Все прекрасно, ровненько, масштабирование верное. Стал проверять ребра, на всякий случай, взял треугольник 1 с ребрами ABC: углы вообще не те!.. Внешняя длина ребер, конечно, совпадает. В чем дело не могу понять. Но не верить углам, снятым с совершенно правильной модели в Рино у меня нет оснований — как не верить своим глазам. Видимо, придется снять все размеры и углы с модели в Рино… Но хотелось бы разобраться в чем дело…
Здравствуйте, Дмитрий. Насколько значительны расхождения? Они больше, чем 0.1 градус? Вообще в калькуляторе построение происходит по размерам внешних сторон рёбер, которые также округляются. Погрешности накапливаются в углах. Поэтому для более точных расчётов лучше использовать специализированные программы. Для целей строительства точности калькулятора обычно хватает.
Вторая возможная причина — в сравнении двугранных и плоских углов. Разница в таких углах может быть более значительной. Чтобы мне понять более точно какие углы Вы сравниваете, Вы можете выслать мне на почту скрины этих углов.
Скрины получил. Благодарю. По ним видно, что расхождение составляет 0.60 и 0.55 градусов. Это погрешность. Её хорошо видно по двум скриншотам:
Ещё было бы интересно сравнить двугранные углы. На скриншоте из Рино видны только плоские углы этих двугранных углов на плоскости ребра:
Если быть точным, то 90 градусов минус угол на плоскости ребра.
Калькулятор эти углы не рассчитывает. В этом месте он показывает только двугранные углы.
Имейте в виду, что калькулятор показывает рёбра на виде с внешней стороны купола, то есть со стороны где видны толщина и длинна ребра и не видна его ширина.
Доброго времени суток!
При таком построении (https://dompodrobno.ru/raschet_kupolnoi_kryschi/#7/12_Piped_D108_3V_R2_beams_100x50) вершины выдают результаты , пяти конечный по 72 градуса , шести конечный по 60 градусов , и вершину с 55.7 градусов два луча и четыре 62,2 градуса — в сумме 360,02 , понятно что погрешность ничтожно мала но все же для построения 3D модели думаю будет не лишним более точные результаты , как можно вычислить более точные углы?
Спасибо автору за калькулятор! очень удобно!!!
Здравствуйте, Кадим. Более точно можно вычислить с помощью моделирования. Для построения нужных элементов можно создать вспомогательные плоскости. Такие чтобы они проходили через центр сферы и через вершины купола.
Здравствуйте.
Правда, весьма срочный вопрос.
Делаю https://dompodrobno.ru/raschet_kupolnoi_kryschi/#1/2_GoodKarma_counter_2V_R1.9_beams_70x36
Подтвердите пожалуйста, знаения углов L79.2, L82.8… То есть, срезаем материал на внутренних сторонах «треугольников» ? (то есть все внешние углы 90град. ?(между «подошвой » и «стенками» ребра)
Есть соблазн сделать эти углы на внешних сторонах ребра..
Здравствуйте, Александр Ф. Если быть точным то прямых углов в сечении нет. Ребро в сечении имеет форму параллелограмма. На схемах второй угол не показан. Он рассчитывается по формуле 180 градусов минус первый угол. Строго говоря надо спиливать внутри и снаружи купола. Пилить таким образом чтобы грань ребра находящаяся внутри треугольника получалась ближе к центру сферы. С практической точки зрения спиливание таких значений может быть нецелесообразно из-за того что исходные заготовки часто имеют разброс значений ширины более 6 миллиметров, то есть больше размеров спила.
Извините, я как то потерялся.. ( https://dompodrobno.ru/raschet_kupolnoi_kryschi/#1/2_GoodKarma_counter_2V_R1.9_beams_70x36)
Дайте, пожалуйста, вид c боку ( или в сечении по высоте) готового треугольника (пусть будет No 2), желательно с указанием углов (Где L79.2град.?).
(все треугольники перед сборкой будут остеклены-боюсь, что если не сойдутся, то потом не переделат)ь
Нарисовал сечение двух рёбер — там где ребро «А» сопрягается с ребром «B». Оранжевыми линиями обозначены спилы. Черными линиями исходные бруски. Углы показаны для конечного вида. Основание купола в нижней части картинки. Треугольники строятся на продолжении оранжевых линий, их рисовать не стал.
Крупная картинка: https://dompodrobno.ru/wp-content/uploads/sechenie.jpg
Большое спасибо за рисунок.
На всякий случай хотелось бы спросить, если я срежу длинную сторону ребер, те что соприкасаются друг с другом, чтобы получить теже (79.2 +82.8 =162град.) и оставлю трапецией, все будет сходиться? (важен вид снаружи купола)
(хотелось бы , чтобы готовый треугольник лежал внешней стороной ребер и лицевой стороной полностью на плоскости — так проще изготавливать треугольники по заготовке и проще застеклить их.
Пожалуйста. Да. Если сторону ребра с внешней стороны купола срезать, а с внутренней оставить, то каждый треугольник из рёбер с внешней стороны купола лежит в одной плоскости. То есть стекло к такому куполу в каждом треугольнике будет прилегать плотно с внешней стороны купола. На срезе ребра будет прямоугольная трапеция. Вы правильно заметили, что длинная сторона ребра образует внешнюю поверхность купола.
Александр Ф., при сборке купола, собранные треугольники необходимо простукивать, чтобы он стал на место. Треугольники прилегают друг к другу очень плотно, практически без зазоров. Если вы застеклите треугольники до монтажа купола, может быть много проблем. Это я вам говорю с практической стороны.
Да, спасибо за совет по остекленению. Я изменил проект:
https://dompodrobno.ru/raschet_kupolnoi_kryschi/#Align_7/12_GoodKarma_3V_R1.9_beams_70x33%20
Он становится более дорогим и поэтому любой совет, позволяющий избежать ошибки, очень важен.
Здравствуйте.
https://dompodrobno.ru/raschet_kupolnoi_kryschi/#Align_7/12_GoodKarma_3V_R1.9_beams_70x33
(Закладка «Схема») Часть сферы 7/12 , применяется «Выравнивание», (я срезаю внешние стороны треугольников, те что соприкасаются друг с другом)
Я так понимаю, нижние ребра (C, G,H), те что будут лежать на плоском основании(фундаменте), надо повернуть тупым углом наружу а острым к центру сферы, то есть сделать » развал».
Правильно?
Здравствуйте, Александр Ф. Верно, можно сказать, что широкая плоскость ребра лежит в развалку. То есть ближе к центру основания купола ребро приподнято, а по внешнему контуру основания прилегает к нему. Угол небольшой, его легко можно посчитать из пропорции отсечения 7/12. Галочка «Выравнивание основания» означает что по основанию выравнивается только внешняя поверхность купола, внутренняя сторона купола строится по прежним принципам — с симметрией к центру купола.
Благодарю за вопрос. На его основе добавил в инструкцию пояснение о «выравнивании основания».
Здравствуйте.
«Угол небольшой, его легко можно посчитать из пропорции отсечения 7/12….»
Это как ? Я думал, на примере ребра «С» ,Было 82.9 град. -стало 180-82.9 = 97.1град.
Так? То есть угол между гранью ребра треугольника, которая лежит на плоскости и внешним ребром «C» купола 97.1град ?
Есть углы внутри ребра. То есть углы, которые образуются сторонами одного ребра. Про них Вы правильно пишите. Ещё есть ориентация всего ребра относительно основания купола.
Допустим, Вы сделаете ровный горизонтальный фундамент. И решите положить на него ребро, его широкой стороной. Или решите поставить на фундамент первый треугольник. То они не будут стоять и лежать как должны в соответствии с расчетами калькулятора для части сферы 7/12. Без дополнительных изменений они будут лежать и стоять на части сферы 1/2.
В расчете сферы 7/12 предполагается, что по основанию выровнена только одна сторона ребра. Если быть точном, то одна линия этого ребра. Линия образована пересечением двух плоскостей — внешней и нижней сторон ребра. То есть Вы прикладываете ребро или треугольник к основанию этой линией и поворачиваете ребро вокруг это линии так чтобы плоскость ширины ребра проходила через центр сферы. На рисунке угол поворота обозначен «1», оранжевым показано сечение ребра, то есть трапеция. Если быть ещё более точным, то выравнивание производится по вершинам купола.
Добрый день.
А есть ли возможность выгрузки пиловочного листа и схемы сборки купола?
Это нужно для того чтобы проще было работать «в поле» — ведь не всегда под рукой есть ноутбук с интернетом, чтобы посмотреть какое ребро куда крепится.
Добрый день, Денис. Можно сохранить страницу с вычислениями и схемами на компьютере через меню браузера «Печать» или распечатать результаты на бумаге, также через команду меню «Печать». Это в Гугл Хром. В других браузерах могут быть другие названия этих функций.
Добрый день. Скажите, разброс углов на ребрах обычно не большой (82.9град — 83.5град). Я срезаю (делаю эти углы на внешних сторонах треугольников). Для удобства сборки большого купола , в какую сторону лучше округлять, в большую или меньшую?
То есть, что лучше, если после соединения двух треугольников смежный угол между двумя ребрами будет 164 град (82+82 град) или, скажем, 168 (84+84 град)?
Мне, кажется, что лучше срезать больше, чтобы получить смежный тупой угол между двумя ребрами «острее», тогда, в худшем случае, мы получим щель только изнутри купола. (При втором варианте, купол может «не сойтись».
Ваше мнение…
Добрый день, Александр. Угол среза не влияет на сходимость купола. Она будет одинакова в обоих случаях, а также если углы не срезать вовсе.
Какой угол лучше — более тупой или более острый зависит от материала внешней обшивки. Теоретически предпочтительнее выглядит более тупой угол. Если крепить листовой материал снаружи прямо к граням купола, то он будет соприкасаться с граням чуть ближе к центру треугольника. Ближе на толщину ребра. То есть меньше поверхности этого листа будет находиться в подвешенном состоянии между опорами. Кроме того, если крепить к рёбрам стекло, то эти стекла удобно фиксировать шпатиками или рейками, тогда рейку проще прибить так чтобы она прижимала стекло к стороне ребра обращенной к центру треугольника. Это если использовать широкую рейку, шириной сопоставимой с толщиной ребра. Если использовать узкие рейки, то острый угол может выглядеть предпочтительней.
Часто поверх рёбер делают обрешётку, тогда смысла в срезании нет. Так же учитывайте изменение древесины в размерах и форме при изменениях влажности. В этом случае более тупой угол и широкая рейка выглядят предпочтительней. Так как позволяют компенсировать больше деформаций древесины. Это если в качестве покрытия выступает стекло. Если купол покрыть ОСБ, фанерой и подобными материалами, то выбор угла не оказывает заметного влияния, так же как и его отсутствие.
Здравствуйте. Если углы не критичны, то но что особо обратить внимание и где точность критична? Размеры треугольников ?
Здравствуйте, Александр Ф. Критичны углы на торцах рёбер и длины самих рёбер.
Да, а можно ли, в дальнейшем, прикрепить рисунок или фото к вопросу ?
Мой е-mail, на всякий случай: af1311995 собачка yahoo точка co точка uk
В планах подключить возможность прикреплять картинки. А сейчас можете высылать их мне на почту и я сам их прикреплю.
А вот фотографии красивого купола, который построил Сергей с использованием данного калькулятора.
И немного слов от самого Сергея:
В прошлом году я построил купол: GoodKarma, 4,45 метра радиус, 13/20 сферы, доска 150х47. Размер 150 я не выдерживал, он не критичен, а 47 выдерживал строго, пропускал фугованную доску на рейсмусе. Как отмечал ранее, всё сошлось идеально.
Добрый день. Помогите разобраться. Не могу понять что за углы. Если брать раздел «ребра», то пункт 3 и 5. По описанию не могу представить, как это выглядит.
Здравствуйте. Родион.
Пункт 3. Значение двугранного угла между плоскостью ребра и прилегающей к нему гранью купола.
Здесь чтобы понять что такое плоскость ребра, можно представить ребро у которого толщина 1 миллиметр — это и есть плоскость ребра.
Прилегающая к плоскости ребра грань купола. Теперь если толщину ребра обратно увеличить до начального значения, то получатся две плоскости у этого ребра. Если ребра составляют треугольники, тогда одна из плоскостей будет в каком-то треугольнике. Вот этот треугольник и есть грань купола. На построенном куполе грань купола выглядит как часть крыши.
Пункт 5. Значение двугранного угла между внешней плоскостью ребра и плоскостью отреза.
Здесь: внешняя плоскость ребра — эта та плоскость ребра, которую видно если смотреть на собранный купол с улицы (снаружи). Можно по другому: у ребра есть толщина, ширина и длинна. Тогда внешняя плоскость ребра это плоскость прямоугольника, размеры которого составляют толщина и длина ребра. Таких сторон у ребра две, внешней стороной является наиболее длинная из них.
Плоскость отреза — плоскость по которой пилят ребро. Другими словами, торец готового ребра.
Если что-то не понятно, напишите что именно не понятно. Если что-то понятно, то напишите, что именно понятно и как понимаете. Тогда я смогу ещё лучше рассказать Вашими словами.
Добрый день. С пунктом 3 вроде понял. Это плоскость между обшивкой купола (фанерой) и ребром, посмотрел видео, не увидел чтобы делали этот угол (упрощают видимо). А вот пункт 5 так и не понял, очень (очень) похоже на пункт 3.
В дополнение. Кстати не заметил на просмотренных видео вообще никаких обработок ребер, кроме коротких торцов, т.е. пилят только короткие под нужным углом, игнорируя пункты 3 и 5.
Здравствуйте, Родион. Действительно, углы 3 часто не пилят, упрощая конструкцию.
Угол 5 действительно похож на третий. У обоих одной из плоскостей является внешняя плоскость ребра. Только у угла 5 вторая плоскость — это плоскость торца ребра. Этот угол используется для наклона диска пилы при распиле коротких торцов рёбер. Как поворачивают пилу, видно на первом рисунке на странице https://dompodrobno.ru/calculator-uglov-torcovochnoi-pily/
Угол 5 обычно не игнорируют при распиле. Иначе купол не сходится.
Т.е. угол 5 это (если смотреть картинку) 1732 — 1701 (для примера взял, что справа)? Я правильно понял?
Нет. 84.1. То число к которому относится ближайшее обозначение обведено в круг. Если число не обведено в круг, то для него нет отдельного обозначения в виде порядкового номера оранжевым цветом.
Добрый день. Какие вы молодцы!!! А можно сделать парочку фотографий и пояснить на них что на схеме они означают. На схемах граней много цифр и размеров, а я не имею строительного образования и мне трудно разобраться. А сделать, а потом понять, что я не все правильно измерил — очень не дешево. А имея чертеж и фото, что он означает, сразу же отпало бы массу вопросов. Но это так, пожелания, возможно даже придирки. СПАСИБО. С уважением, Алексей
Здравствуйте, Алексей. Благодарю за положительную оценку и предложенную идею. Подумаю о том как можно воспользоваться Вашим предложением и при этом не загромождать инструкцию большим количеством фотографий. А пока две идеи для Вас: 1. Сделать одно ребро и сфотографировать и мы сможем посмотреть, всё ли правильно и что не понятно в размерах. 2. Перед строительством крупного купола сделать модель в небольшом масштабе для обучения, например в 10 раз меньше.
Здравствуйте. Решил построить купол 9м. V3. Начал пилить доски на обвязку фундамента.
Взял из программы размеры, потом решил начертить в компасе чтоб иметь представление как она будет выглядеть. В результате не сходится почему-то «окружность».
Помогите пожалуйста разобраться?
Здравствуйте, Виктор. Кроме диаметра и частоты разбиения обратите внимание и на другие параметры. На радиус окружности основания в первую очередь влияет параметр «Часть сферы». Для того чтобы ребра у основания лежали в плоскости основания, нужно поставить галочку в графе «Выравнивать основание».
Мой параметры. V3; 7/12 ; основание выравнено. D=9м. Момент такой чтобы на плане был радиус 4.5 м, в графе радиус сферы я поставил 4.568м (правильно?). В результате мы имеем грани 1885 и 1843. Самое интересное что когда я их помещаю в окружность то ини сходятся (не хватает всего 3мм.), а вот когда я черчу доски с указанным углом запила, (41,42 мм от края) то они не сходятся. (56см)
После всех чертёжных операций, путём проб и ошибок, нашёл, что расстояние для запила получается 41.84 и 42.8 . Получается что программа округляет.?
Подскажите.
Да, калькулятор округляет до миллиметров. Размеры по внешней поверхности купола он считает точнее. Во внутренних размерах погрешности заметнее. Какой способ соединения задаёте?
Соединение коннекторное диаметр ставлю 0.получаеться надо додумывать самому) ведь тогда и купол не сойдётся? или как?
Такие параметры задаёте: https://dompodrobno.ru/raschet_kupolnoi_kryschi/#Align_7/12_Piped_D0_3V_R4.568_beams_150x50? Пока не вижу, как Вы получили отступы по 41 и 42 мм. Если пойму, какой купол нужен, возможно смогу ответить более точно.
Обычно практика показывает, что купол сходится. При проверке Вы учитываете, что ребра основания не лежат полностью в горизонтальной плоскости? Внешние грани рёбер основания по отношению к куполу находятся на одном уровне относительно горизонта, а внутренние — чуть выше. Это для 7/12 части сферы.
Размер доски 200*50. Спасибо огромное «горизонтальная плоскость»
А мне надо было в одной.
А я голову ломаю cos tg смежные углы. )))
Ну сейчас дело пойдёт.
Пожалуйста ) Удачи в проектировании и строительстве. В обновленной инструкции этот момент раскрыл чуть подробнее.
Добрый день.
Допустим, есть такой купол:
https://dompodrobno.ru/raschet_kupolnoi_kryschi/#Align_7/12_Piped_D102_3V_R2_beams_100x50
Если посмотреть внимательно, то можно заметить, что от построен не только из треугольников, но и из пяти и шестиугольников!)
Подскажите пожалуйста, как можно убрать «лишние» треугольники, чтобы в итоговых расчетах остались только рёбра образующие пяти и шестиугольники. Еси это делать в режиме «Кровля», то ребро «убирается» только вместе с соседними гранями.
И ещё вопрос как меняются характеристики купола построенного из пяти и шестиугольников?
Здравствуйте, Дмитрий В. Не совсем понял суть вопроса. Если нужны пятиугольники и шестиугольники, то можно выбрать фулерен — «Вписанный» или «Описанный» в поле «Фулерен». Основные характеристики купола из пятиугольников и шестиугольнков остаются примерно такими же как из треугольников.
Картинки и пояснение к вопросу:
Пояснение.
На картинке 1 показано какие рёбра из расчёта я бы хотел исключить.
На картинке 2 показано, что при попытке убрать эти рёбра в режиме «Кровля», путём удаления / выключения прилегающих к ребру граней — удаляется и то ребро, которое показано пунктиром.
На картинке 3 показан купол, состоящий из тех самых пяти и шестиугольников, о которых я говорил в первом сообщении, построенный в режиме «План».
По сути, нужно как то исключить из расчёта вершина 5 и 4, и оставить только рёбра В, тогда в вершину 1 будет приходить только по 3 ребра.
Как это сделать в калькуляторе?
Ответ.
Что если сделать примерно такой вариант:
https://dompodrobno.ru/raschet_kupolnoi_kryschi/#1/2_Triad_Described_Fullerene_on_Piped_D108_2V_R4.20_beams_150x50
На внешний вид похож, в каждую вершину приходит по три ребра.
Спасибо за совет.
Но всё же это немного не то!)
Пожалуйста. ) Вот ещё чуть более похожий на Ваш вариант:
https://dompodrobno.ru/raschet_kupolnoi_kryschi/#1/2_Class_II_Pentad_Described_Fullerene_on_Piped_D102_2V_R2_beams_100x50
Было бы неплохо доработать калькулятор — чтобы в расчетах выдавались длины брусков и углы запила.
А так полуфабрикат какой-то, с которым я, например, не разобрался.
Хотел построить для дочки сферу с соединением Goodkarma, даже купил торцовочную пилу Makita, ожидал, что получу размеры и углы запила всех брусков, необходимых для постройки — ничего этого нет.
Видимо надо поискать в англоязычном интернете более понятный и дружелюбный пользователю калькулятор.
Здравствуйте, Uno. Благодарю за тестирование и анализ удобства работы с калькулятором. Размеры рёбер отображаются внизу — под схемой каркаса купола. Если каркас купола не вращать и не увеличивать, то нужно прокрутить пустую область под схемой каркаса. Это область по размерам примерно равна половине схемы купола. Из-за того что пустая область выделена на случай вращения и увеличивания купола может создаваться впечатление того, что под схемой купола нет другой информации. Учту это при дальнейших правках инструкции или самого калькулятора.
Обновил инструкцию — добавил в неё информацию о расположении блоков калькулятора на странице.
Калькулятор выдает количество ребер, сколько типов ребер — а где размеры и углы запила всех этих ребер?
Размеры и углы есть для каждого ребра внизу под схемой купола. Чтобы их увидеть, нужно прокрутить страницу вниз.
Здравствуйте, первый раз пилю и собираю купол и столкнулся с проблемой. Не могу понять что делаю не так. https://dompodrobno.ru/raschet_kupolnoi_kryschi/#Align_3/4_GoodKarma_2V_R0.6_beams_40x20 вот такой маленький купол, напилил А,В,С и начал собирать. Почему-то сторона В оказывается на 4 мм меньше чем нужно. Не пойму почему. При этом все грани четко по калькулятору, миллиметр в миллиметр.
Здравствуйте, Захар. Толщина и ширина рёбер выдержаны с такой же точностью? Как определяете что сторона B меньше на 4 миллиметра?
Да, все точно, пилил с четкостью до миллиметра при сборке грань В четко по схеме, грань С четко по схеме, а грань В на 4 мм меньше грани С. Итого получается не равнобедренный треугольник. При скручивании треугольников между собой, сторона В прикручивается к стороне С, они должны быть одинаковые, а одна сторона длиннее. Когда сам подогнал размер грани В всё сошлось.
Да все так же 40*20. Треугольник получается не равнобедренный при сборке. Одна сторона меньше на 4 мм… Должна быть 328 мм а получается 324
По расчётам грань B длиннее грани С на 2 мм. Возможно, при сборке Вы поменяли между собой грани B и С — тогда отклонение как раз получается 4 мм. Можно сделать следующее. На каждом ребре подписать его обозначение и посмотреть как выглядят треугольники всборе. Так чтобы были видны эти обозначения. Или поменять местами В и С в каком-либо из треугольников и посмотреть какое тогда получится отклонение от равнобедренности. Сейчас стороны треугольника получаются 324 и 328? Какой длины будут стороны если поменять местами B и C?
Добрый день. А кто нибудь рассматривал вариант сделать стусло, что б сразу угол в двух плоскостях пилить, под каждый типоразмер ребра свое стусло. Как думаете возможно это?
Добрый день. Думаю, что это возможно. Особенно если пилить вручную может быть удобно. Обычно для распила используют торцовочную пилу, на них можно выставлять углы без стусла.
Добрый день. нарисовал коннекторы в Компас 3D. Икосаэдр, V3, класс разбиения 1,7\12, равные хорды, трубчаты коннектор, диаметр 114мм(расстояние между концами брусков?), радиус основания 2, без выравнивания, ребра 50х50.
Углы раствора вписанных конусов соответствующих вершин:
156,2 °;
156,8 °;
160 °.
Углы между поверхностью конуса проходящего через оси ребер и плоскостью, перпендикулярной оси симметрии конуса:
11,9 °;
11,6 °;
10 °.
Купол не сходится , что я делаю не так?
Здравствуйте, Максим. Калькулятор считает с округлениями, поэтому при построении модели могут выявится расхождения с идеальным куполом. Наиболее точно считаются длины рёбер с внешней стороны купола. Углы считаются менее точно.
Здравствуйте, Насколько реально добавить к наглядным размерам ребер их сечение для правильного восприятия? Например при соединение Goodkarma ни как не могу понять как должен быть подготовлен брусок ( на какой угол завалить) для того чтоб треугольники собирались в купол а не плоскость.
Здравствуйте, Родион. Чтобы треугольники собирались в купол, нужно ориентировать их так чтобы короткая сторона каждого ребра находилась ближе к центру купола. Внутри каждого треугольника все бруски также ориентируются короткой стороной ребра в центр купола.
Я вообще не представляю, как из треугольников, собранных по чертежам, можно сложить плоскость? Я собрал два купола, GoodKarma, фото большого есть на этом форуме, выше.
Здравствуйте. Подскажите как можно определиться с выбором размера элементов каркаса с учетом ветровой, снеговой и сейсмической нагрузок. Может кто-то уже делал подобные расчеты? Было бы неплохо создать таблицу рекомендованных размеров элементов каркаса на разные диаметры сферы с шагом в 1м.
За ранее спасибо.
Здравствуйте, Александр. Мне такие расчеты не встречались. Но можно опираться на данные по классическому каркасному домостроению. Известно что купольные дома получаются прочнее при использовании аналогичных элементов каркаса.
Здравствуйте, при таких параметрах в разделе вершины углы следующие: 294.1, 294.1, 294.1, 294.1, 311.8, 311.8. Как их правильно понимать?
https://dompodrobno.ru/raschet_kupolnoi_kryschi/#Octohedron_1/2_Piped_D120_3V_R2.5_beams_150x50
Здравствуйте, Виктор. Для октаэдра текущая версия калькулятора не считает углы при вершинах. Вернее считает но не правильно. Нужно из 360 градусов отнять значение полученное в калькуляторе и тогда будет искомый угол.
Всем, привет! Я планирую сделать 3v конструкцию, с помощью конекторов. Подскажите, какие углы нужно взять на конекторах, чтобы балки соединились?
Здравствуйте, Boria. Углы для выбора коннектора можно посмотреть в блоке «Вершины».
Для купола 3v подойдут любые коннекторы, можно обойтись и вовсе без них. Наиболее популярные виды коннекторов можно посмотреть на странице: коннекторы.
Заинтересовался купольными домами. Эта прога — НАХОДКА! Кручу разбираюсь и выбираю геометрию, которая мне бы подошла. Очень познавательно и полезно! Если стану строить купол, то обязательно поддержу проект!
Однако, один косяк. В описании говорится про кнопку «выравнивание остования», а на деле её нет!
Здравствуйте, Болт. Возможность выравнивания основания реализована не для всех случаев. В тех случаях когда она не работает, это кнопка скрыта.
Здравствуйте. Прошу подсказать решение с проблемой в расчетах.
7/12 Cone 3V R4 beams 300×50
Ребро А — вершина «2» — угол получается 59 градусов. По схеме каркаса есть узел из шести рёбер А, где все соединения вершиной «2». Вопрос в том, почему калькулятор считает угол 59 градусов? Ведь шесть рёбер по 59 получается 354 градуса, а должно быть 360. Сначала не понимал, почему у меня в скетчапе не сходится)
Здравствуйте, Вячеслав. Всё верно. Угол в 59 градусов — это угол между двумя гранями торца ребра в плоскости ребра с внешней стороны купола. В разделе «вершины» этот угол уже равен 60 градусам, так как он спроецирован на плоскость касательную к сфере купола. Расхождения при моделировании обычно связаны с тем что калькулятор округляет значения. О том как можно упросить моделирование свои мысли я высказал в ответе ниже.
7520@bk.ru Добрый день, Admin! Пытаюсь сделать каркас https://dompodrobno.ru/raschet_kupolnoi_kryschi/#1/1_Described_Fullerene_on_Cone_2V_R1_beams_100x50 из системы алюминиевых архитектурных профилей (с последующим заполнением стеклопакетами), в программе Инвентор. К чему относятся углы показанные синим и чёрным цветом? Столкнулся с трудностью, что — в сборке в программе инвентор, малейшее отклонение углов и размеров сопрягаемых деталей ( даже в стотысячные доли миллиметров), не позволяет создать связь и в итоге саму сборку. Не могли бы подсказать как рассчитать размеры и углы с наибольшей точностью. Реально, при изготовлении деталей, достаточно десятых долей миллиметра. Но что бы сделать 3Д модель приходится добиваться идеального совпадения.
Здравствуйте, Владислав Астафьев. Калькулятор округляет. Поэтому подбирать параметры с требуемой точностью лучше индивидуально. Точнее всего программа считает длины ребер с внешней стороны купола. От этого можно отталкиваться. Для привязок вершин рёбер можно использовать вспомогательную сферу. Все вершины лежат на этой сфере. Облегчить подбор параметров может использование подсборок. В приведенном Вами примере удобно взять две подсборки: одну из трёх жёлтых рёбер и одну из пяти красных. Для ещё более точного моделирования можно взять икосаэдр и отсекать от него части.
Добрый день! Респект за калькулятор! Молодцы! Вопрос: как сделать удлиненную теплицу? Есть ли перспектива доработки калькулятора?
Здравствуйте, Владимир. Благодарю за оценку. Добавление других конструкций в калькулятор пока не планируется. Как сделать удлиненную теплицу точно подсказать не могу. Есть только догадки.
1 вариант — просчитать здесь шарообразный купол, при сборке разделить его на две половины и между ними добавить треугольники.
2 вариант — использовать программы для компьютерного моделирования.
3 вариант — сделать маленькую модель из дощечек и на ней придумать удлинение.
4 вариант — взять классическую теплицу и к её торцам присоединить купольные части.
Добрый день.Подскажите пожалуйста новичку.Как точно просверлить отверстия для крепления треугольников между собой.В двух смежных заготовках,еще на стадии запила углов.
Извините за мой корявый «французский».
Здравствуйте, Сергей. Можно рассчитать координаты отверстий для каждого ребра. Для соединения GoodKarma учитывайте толщину ребра.
Здравствуйте!
Составил такой купол в калькуляторе : https://dompodrobno.ru/raschet_kupolnoi_kryschi/#Align_7/12_Piped_D108_3V_R3_beams_100x50
В разделе РЕБРА АБСДЕ есть обозначения, например А: 50, пунктирная линия 21, пунктирная линия 1134, и 1155. Какого описание данных значений? Каких размеров пилить бруски?
Никак не могу понять данный момент. Благодарю за ответ.
Здравствуйте, Иригизу. Пунктирной линией показана та линия которую не видно. Если брусок перевернуть, то эту линию будет видно. В разделе «ребра» показаны ребра как они выглядят если смотреть на них с внешней стороны купола. Сторона ребра ориентированная к центру купола короче.
То есть, пунктиром указано место срезки под нужный угол для прилегания бруса к поверхности коннектора?
Вот как выглядит доска, которую отпилили под углом 90 градусов. Это если смотреть на неё под углом:
Пунктиром показаны невидимые линии.
Если на эту же доску посмотреть со стороны ребра, то пунктирные линии совпадут со сплошными. Если доску опилить не под углом 90 градусов, то можно посмотреть со стороны длинной части ребра и тогда пунктирная линия не спрячется за сплошной.
В Вашем примере обратите внимание число 50 на чертежах рёбер — оно показывает толщину ребра. То есть калькулятор показывает ребро доски вдоль длинной его стороны.
У доски есть несколько поверхностей. Из них часть поверхностей шириной 50 мм и часть с шириной 100 мм. На стол удобно ложить доску плоскостью шириной 100 мм. Если положить на поверхность 50 мм, то доска лежит на столе менее устойчиво. Калькулятор показывает доску со стороны 50 мм.
ADMIN
17.04.2020 в 19:40
Здравствуйте, Сергей. Можно рассчитать координаты отверстий для каждого ребра. Для соединения GoodKarma учитывайте толщину ребра.
А как это сделать практически,подскажите наглядно
Для какого типа соединения?
Для Гуд Кармы,если не трудно.
Можно распечатать схему купола. Пронумеровать каждое ребро. Далее взять одно ребро, просверлить на нем отверстие, написать на нем номер, соответствующий схеме. Далее по схеме найти второе ребро с которым оно соединяется болтами, и просверлить отверстия в точно таких же местах. Можно приложить ребро или нанести разметку с помощью линейки и карандаша или рулетки и карандаша. Первые ребра можно использовать как шаблон и на последующих сверлить аналогично.
Можно сделать проще — отступать от торцов ребра одинаковое расстояние. С одного торца нужно будет отступать больше примерно на толщину доски. Чтобы понять точнее на какое расстояние отступать можно собрать один треугольник и померить эту разницу отступов. А чтобы понять с какого торца отступ больше, можно смотреть на схему и сразу нумеровать все ребра.
Здравствуйте. Рассчитываем купол из доски 40х150 с соединением JOINT. Очевидно, что все ребра должны представлять собой трапецию. Почему калькулятор отображает их как параллелограмм?
Здравствуйте, JURETSKY. Сейчас посмотрел joint 40х150, ребра трапецевидные.
добрый день! Напилил треугольники good karma согласно плану, и тут заметил косяк, ребра соединил неверно, в схеме ребро f накладывается на ребро e. У меня же ребро e оказывается сверху ребра f. Это критическая ошибка? проверить в реале нет возможности сейчас, а в голове че-то уже не укладывается как оно будет соединятся. по логике это не сильно важно, т.к. в любом случае каждое ребро накладывается по итогу.
Здравствуйте, Георгий. Считаю, что ошибка не критична, так как стороны треугольников остаются почти такими же.
В общем, рассказываю что получилось.
Мой купол — https://dompodrobno.ru/raschet_kupolnoi_kryschi/#5/12_GoodKarma_3V_R3.6_beams_50x50
Треугольники собрал неверно и первый и второй (фейспалм). С первым более менее ситуация, размеры совпадают с верным. А вот второй собрался так, что стороны E и F (стороны треугольника) не совпадают примерно на 20мм. Как назло, я ещё и саморезы утопил так, что теперь будет их очень весело закручивать.
Есть небольшое пожелание к калькулятору, указывать схему сборки на странице с гранями, где треугольники в виде 2д картинки, т.к. с телефона 3д рендер крутить очень неудобно.
Но в целом большое спасибо, очень классно и удобно сделали.
Да, при 20 мм расхождении лучше пересобрать. За идею и оценку спасибо. Идею с 2д картинками беру на заметку.
Здравствуйте! Отличный калькулятор. Появилась вкладка тент.
Как с ней работать? Развертка в некоторых случаях редактируется, а в некоторых нет. С чем это связанно? Как скачать развертку?
Здравствуйте, Андрей. Функция работы с тентом на стадии тестирования, поэтому пока некоторые возможности не доступны.
Доброго времени суток.
Спасибо автору за калькулятор, и модератору за его активный репост!
Хочу сделать вклад в виде дополнительной фишки которая на мой взгляд пригодилась всем.
Подбирая подходящие параметры для получения практичного решения купола, столкнулся со следующей не хваткой 3D-представления.
— Представлении «План» видна только окружность 0-ого уровня — не факт что это черновой пол первого этажа, но предположим что эта окружность вполне информативна.
— А вот дальше хотелось бы увидеть такую же окружность «проекцию этажного перекрытия на сферу» для визуального представления пересечения ребер с будущим перекрытием.
С лева как исходные банные необходимо ввести отступы перекрытия первого этажа от Нулевого уровня, а также добавить шаг этажа (высота от пола до потолка) и ширина перекрытия.
Этажи могут быть и разной высоты, тогда надо вводить каждый этаж отдельно,
то есть после ввода высоты первого этажа и перекрытия будет появляться еще один запрос следующего этажа (если оставляем пустым — то и следующего перекрытия тоже нет).
Однозначно думаю будет не трудно проверять на допустимость ввода адекватных значений (перекрытие выше купола быть не может).
На 3D-моделе перекрытие отображать в виде полосы с четким выделением ребер которые попадают в ширину перекрытия.
Думаю всем понравится.
Здравствуйте, Александр. Благодарю за оценку и интересную идею. Посмотреть с какими ребрами пересекается выбранная плоскость можно и в текущей версии калькулятора. Если во вкладке «План» подсветить какое-либо ребро, то калькулятор покажет высоту вершин, с которыми оно соединяется. Если высота плоскости находится между этих значений, то можно сказать, что плоскость пересекается с ребром.
Да, подсветкой ребра на плане, я как раз и пользовался, и именно такой подход и с подвиг на предложение данной фишки.
Поиск и подбор нужного ребра очень не удобное решение — прям костыльное решение.
И все равно такая визуализация по ребру не покажет полноценного пересечения перекрытия со сферой.
Понял, спасибо за информацию, учту.
Есть какие-то доработки по моему предложению?
Нет. В скором времени не планируется, в отдаленной перспективе может быть.
Приветствую. Тут я обнаружил отсутствие одного ребра B в модели. Не знаю учло ли его в количестве общем
https://dompodrobno.ru/raschet_kupolnoi_kryschi/#7/12_Piped_D80_3V_R2.25_beams_40x40~l8f36f37f130
Здравствуйте, Иван. Не учло. То есть надо добавить еще одно ребро вручную. Ошибка возникла из-за неправильного адреса — после сечения ребра не должно быть других символов. Попробуйте убрать лишние символы и поварьировать различные параметры. Ссылка должна получиться такой: https://dompodrobno.ru/raschet_kupolnoi_kryschi/#7/12_Piped_D80_3V_R2.25_beams_40x40
Здравствуйте! Огромное спасибо за калькулятор куполов, легко рассчитал подвесное кресло, буду делать.
https://dompodrobno.ru/raschet_kupolnoi_kryschi/#1/2_Cone_D108_2V_R0.7_beams_40x40
Здесь собрались настоящие корифеи арктангенсов)))
И вот какой вопрос. Серьезный. А нельзя ли сделать в похожем интерфейсе калькулятор гробов? Их в тысячи раз больше делают, чем купола, а рассчитать углы запила даже для образованного столяра непросто. С уважением, Николай.
Здравствуйте, Николай. Благодарю за идею. Не обещаю, что воплотим, но на заметку беру.
Добрый день! Спасибо за статью! Мне нужно спроектировать купольный дом из сип-панелей и с минимальным количеством деталей. Я думала сделать модель со способом разделения cone и получить наружные размеры граней, а потом в 3д прорисовать толщину, но с ним нельзя сделать плоское основание. Может, всё же есть какой-то способ? Спасибо!
Здравствуйте, Елена. В таком случае можно задать «Semicone» и подобрать толщину рёбер. Чтобы уменьшить количество деталей, каждое ребро пилить не из двух досок а из одной цельной — получится аналог «Сone».
Приветствую. При моделировании купола в скетчапе или при реальном распиле, брать в расчет углы или длины?
Здравствуйте, Вячеслав. Лучше всего ориентироваться на длины по внешней поверхности купола.
Спасибо. Наверное для более точного ответа нужен более точный вопрос) соединение гудкарма, доски 100х25, диаметр 6м. так вот, можно ли при таком способе соединения распиливать доски по величине длин? не по углам, а именно по длинам. например доска имеет длинную и короткую сторону. длинная 1200мм, а короткая 1100мм. отмечаю с каждой стороны по 50мм, рисую диагональную линию и отрезаю первый угол. так же и со вторым углом. резать исходя из длины, а не градусов. вот вопрос в том, как получится точнее.
Да, по длинам можно. Углы удобно использовать при работе с торцовочной пилой — в ней выставляются углы. Точность не сильно меняется. От этого больше зависит скорость и удобство работы. На точность готового каркаса в первую очередь влияет точность длины досок. И даже если геометрия досок не слишком точная а стыковать по размерам, то можно сгладить огрехи.
В гудкарме для повышения точности за счет сборки можно сначала сложить треугольники, а потом собирать их друг с другом. Треугольники из одной половинки ребра.
Геометрия торцов больше влияет на стыки. При точном соблюдении угловых и линейных размеров стыки получаются более равномерными по величине зазора — в идеале зазоры отсутствуют. Стыки как на торцах так и между плоскостями рёбер.
Попробовал нарисовать один треугольник. Гудкарма 3V 100х25 радиус 2.5. не сходятся доски.. Размечал по размерам в миллиметрах, градусы во внимание не брал. Все-таки 2.5см погрешность в одном треугольнике мне кажется слишком большой
Калькулятор выдаёт длины с погрешностью в 1 мм. Поэтому при построении модели углы будут с погрешностями. Для толщины доски в 25 мм погрешность в 1 мм при построении угла выливается в большое относительное значение.
Но при сборке реальной конструкции не выравнивают по торцу, а делают привязки по граням. То есть погрешность углов при гранях незначительна по отношению к длине доски. За счет этого треугольник получается точным.
В модели тоже можно поменять привязки, тогда и точность получится повыше. При таком построении погрешность можно уложить в 1 мм.
Все получилось. Поигрался немного, покрутил так и сяк. И в принципе соединил все более менее нормально, погрешности 1-2 мм. Но думаю в реальности будет точнее, в скетчапе трудно стыковать нормально. Сильной разницы между построением по углам и построением по длинам не обнаружил. Спасибо
Пожалуйста. ) Рад что получается. При моделировании, действительно, сложно стыковать неточные элементы. Вам спасибо за обратную связь.
Здравствуйте! Большое спасибо за калькулятор и поддержку! Мой вопрос: почему при выборе фуллерена, GoodKarma, расположение граней на плане в разделе «Грани» представляется в обратном порядке? Например, если конструкция из треугольников, я вижу треугольник ABC на вкладке «Схема» (смотрю на купол снаружи), и так же вижу треугольник ABC (по часовой стрелке) в разделе «Грани». В случае же фуллерена, на общем виде обозначается, например, многогранник ABCDE, а в разделе «Грани» будет EDCBA.
И еще: в случае треугольников, в разделе «Грани» есть размер «высота треугольника». Какое значение имеет аналогичный размер в случае выбора фуллерена? Замеряя расстояние между вершинами грани — размеры не совпадают со схемой. Начал собирать конструкцию по типу фуллерена, ребра напилил точно, собираю согласно схемы общего вида, но вот неясности с разделом «Грани» меня смущают.
Здравствуйте, Андрей.
По первому вопросу, действительно, есть такая особенность. Связана со спецификой калькулятора.
По второму вопросу. Фулерен получают срезанием или добавлением граней в вершинах купола (не фулерена). Поэтому в разделе грани указано расстояние до проекции вершины этого купола до срезании или добавления граней. Эти значения являются дополнительными и исходят из длин и углов рёбер купола. Поэтому если Вы напили ребра точно, то и эти значения сойдутся.
До сборки купола значения могут расходиться из-за того что углы шестигранников и пятиугольников не зафиксированы достаточно жестко или могут быть выставлены по углам торцов рёбер, которые не обладают достаточной для этого точностью (в общем случае она не нужна). При сборке купола произойдет выравнивание углов за счет смежных шестиугольников и пятиугольников и тогда и вспомогательные значения из раздела «Грани» сойдутся.
Для уже сделанных пятиугольников или шестиугольников можно проверить их сходимость с числами из раздела «Грани» до сборки купола. Для этого надо ослабить крепеж вершин и скорректировать ориентацию рёбер так чтобы значения всех длин из раздела «Грани» совпали для выбранного пяти или шестиугольника.
Добрый вечер.
Большое спасибо за этот калькулятор. Он прекрасен во всех отношениях. Пользуюсь им уже довольно давно, но пока что собирал только модели. И вот в очередной раз взялся собрать пару моделей, но уже для того, чтобы определиться с тем, какой вариант лучше выбрать. Пока игрался с вариантами обнаружил что на схеме описанного фуллерена маркировка рёбер как бы прячется за сами рёбра (например, https://dompodrobno.ru/raschet_kupolnoi_kryschi/#7/12_Described_Fullerene_on_Piped_D100_3V_R1.5_beams_50x50) и при печати оказывается незаметным.
Но даже это не отменяет того, что сам по себе этот калькулятор весьма и весьма хорош. Спасибо ещё раз!
Здравствуйте, Владимир. Благодарю за найденную ошибку, буду иметь в виду.
Добрый день! Необходимо найти угол между плоскостями ребер, относительно оси коннектора. Или наверно, правильнее будет сказать, угол между соседними гранями. Подскажите пожалуйста как его найти?
Мой купол: https://dompodrobno.ru/raschet_kupolnoi_kryschi/#Align_7/12_Piped_D120_3V_R3_beams_150x50
Я бы мог для наглядности пристать рисунок на котором все бы стало понятно.
Здравствуйте, Дмитрий.
На картинках с размерами ребер есть углы — вдоль длинной стороны внизу и вверху. Это двугранные углы между плоскостью ребра каркаса и гранью купола. Удвоенное значение дает угол между двумя соседними (смежными) гранями купола. В инструкции этот угол обозначен номером 6. Картинку можете прислать мне на почту и я прикреплю её.
Еще вопрос, по поводу вершин. У меня стоит галочка «Выравнивать основание»
Почему тогда угол между ребрами, лежащими на основании не равен 180 градусам? А как в моем случае он, например, равен 185 градусам.
В плоскости горизонта выравниваются только вершины по внешней поверхности купола. Оси вершин направлены к центру купола. Угол зависит от выбора части сферы. Для 1/2 сферы угол равен 180.
Добрый день.
Спасибо за вашу работу по продвижению купольных сооружений.
Столкнулся с одной проблемой. При сохранении расчета купола в формате .obj видимо произошли какие-то изменения. Если раньше я мог спокойно открыть файл в CAD системе типа Creo, то сейчас нет.
Хотел проработать реальную конструкцию в Creo с выпуском чертежей на детали, но теперь это не получается. Строить купол вручную в самой CAD — программе слишком хлопотно. Может подскажете, что делать.
Здравствуйте, Дмитрий.
Пока не могу выявить какие именно изменения произошли. Может быть у Вас есть файл, который открывался? Если есть скиньте, пожалуйста, мне на почту.
Как временное решение: открыть файл obj в текстовом редакторе и удалить все строки начинающиеся на «surf», «end» и «g»
Ещё вариант: открыть в онлайн редакторе и экспортировать в другой формат. Онлайн-редактор, который открыл файл obj: threejs точка org/editor/
Здравствуйте уважаемые куполостроители. Как можно надежно соединять ребра в типах соединений Cone и Jont? Доска толщиной 50мм. Кто-то использовал железные уголки с болтами или подобное? Как я понимаю, то соседние ребра будут мешать, если сверлить железный угол с деревом сразу «по месту». Если можно реальные доступные примеры, например: В Леруа такой-то уголок и болт, сначала отмечал отверстия в ребре, сверлил, собиралось без проблем. Ну более развернуто если не трудно. )
Здравствуйте. А существует калькулятор для цилиндра , чтобы приподнять купол ?
Здравствуйте, Алексей. У нас на сайте такого нет. Не встречал в других местах.
Здравствуйте уважаемые куполостроители.
Пришла мысль насчёт крепления ребер между собой. Хочется узнать ваше мнение. И админа тоже)
Соседние ребра стягиваются шпильками с гайками. Это они держат соединение на разрыв.
И противоположные ребра скрепляются планками с саморезами или болтами. С внешней стороны купола. Это они держат соединение на сгиб.
Приблизительно схема на рис. Не судите строго чертил на коленях на вокзале. )
Здравствуйте, Гриша. Схема рабочая. Делают даже проще: все ребра соединяют в торцах саморезами а последнее металлической полосой. В статье про коннекторы есть такой вариант. Он там самый первый.
Здравствуйте. Планирую использовать этот способ крепления, только вместо болтов использовать нерж. проволоку 1мм. в 5-6 ниток и скрутить между ребрами (как деревянные эл. опоры привязывают к бетонным пасынкам.
Здравствуйте, Борис. Думаю, такой вариант тоже будет работать.
Всем привет!
Админ подскажите пожалуйста, что не так.
Ребра B и С на чертеже изображены с накладывающимися друг на друга цифрами.
И какие-то пунктирные линии выходят за чертёж. Когда нажимаю кнопочку повернуть ребра, то соседнее ребро на чертеже присоединяется с середины. Признаюсь не очень разбираюсь в чертежах, а здесь для меня совсем запутанно. Я понимаю, что нужно угол торца отрезать сначала по вертикали, потом другой угол по горизонтали. Но тут или много лишней информации или я чего-то не улавливаю) Нет более конкретных примеров? Может видео, что мол вот эта цифра это отступаем от края на столько. Раз отрезали. Теперь на чертеже другая цифра, отступаем здесь. Раз отрезали. Готово)
https://dompodrobno.ru/raschet_kupolnoi_kryschi/#Align_3/4_GoodKarma_2V_R2.6_beams_150x25
Про проблему вывода прочёл.
Если правая сторона рёбер выводится не корректно…
И просто для уточнения вопрос. Радиус основания — это размер внешней стороны купола? То есть если закручивать сваи, для центра сваи нужно брать радиус основания минус половина доски. Правильно?
Здравствуйте, Гриша. Про радиус основания примерно правильно. Если строить купол в 1/2 сферы, тогда надо отступать полдоски. В других случаях чуть поменьше, так как ребра лежат в плоскости основная только внешней стороной. Внешней по отношению к центру купола. Более точно расстояния можно смотреть на вкладке «План», подсвечивая нужное ребро.
Всем привет.
Спасибо, уважаемый админ, за внимательность к пользователям.
Ещё вопрос, непонятно, почему некоторые ребра на чертеже изображены узкой стороной вверх, а некоторые вниз. GoodKarma.
Здравствуйте, Гриша. В GoodKarma ребро купола образуется двумя досками. Обе доски соприкасаются друг с другом длинной стороной каждая. Если посмотреть на такое ребро в собранном виде, то у одной доски длинная сторона с одной стороны (например, вверху по отношению к центру масс этой доски), а у второй доски длинная сторона — у противоположенной (в нашем примере внизу по отношению к центру этой второй доски). Поэтому на чертежах часть ребер показаны длинной стороной вверх, а примыкающие к ним -длинной стороной вниз.
Здравствуйте! Можно ли построить дом д10 с v3 частью сферы 7/12 с соединением cone? Насколько прочно соединение по сравнению с goodrarma? Как можно рассчитать снеговые и ветровые нагрузкидля соединения cone?
Здравствуйте, DOJERR. Можно построить такой купол. Сечение доски может быть стоит взять побольше, чем назначается по умолчанию.
Способ соединения не сильно влияет на прочность. Больше значения имеет крепеж — количеств и расположение саморезов, гвоздей, болтов и других крепежных элементов. А также длина ребер и их сечение. Каркас как правило обшивается листовыми материалами, например, фанерой или ОСБ, которые также придают прочности.
Расчет снеговых и ветровых нагрузок в калькуляторе не реализован, поэтому можно воспользоваться общими строительными подходами.
Здравствуйте, Алексей! Хочу поблагодарить вас за инструкцию к калькулятору и автора за сам калькулятор! Хочу поинтересоваться как можно рассчитать врезку блока входной двери, есть ли к этому какие-то инструкции.
Здравствуйте, Николай. Часто входную дверь делают, убирая несколько граней купола. Отдельных инструкций не встречал.
Добрый день, Алексей!
А для самого шитья купола(из ПВХ например) какие размеры давать швеям?Достаточно ли будет просто плана?И может поделитесь как шить сам купол, из скольки частей?Ведь если высота купола будет больше радиуса, то внизу окружность будет меньше чем в самой широкой части и соответственно внизу ткань будет прилегать неплотно, болтаться.Спасибо.
Здравствуйте, Руслан.
Швеям давать размеры из раздела «грани» там треугольники. Если купол в виде фулерена, то будут пяти- и шестиугольники. Где какие фигуры можно посмотреть во вкладке «кровля». Если сшивать тент не на каркасе, то он может не налезть на купол если радиус у основания меньше чем в более высокой точке. Тогда можно сшить части тента между собой после того как закрыть им каркас. Вообще можно закрыть хоть всю сферу, упрощенный пример тому — обшитый футбольный мяч.
Добрый день, как рассчитать размер требуемого ребра?
как понять какие ребра подойдут на радиус 3 м гуд карма?
Здравствуйте, Гость. Если я правильно понял вопрос, то для того чтобы посмотреть размеры каждого из ребер нужно прокрутить страницу с калькулятором вниз до раздела «Ребра». Там есть все типы рёбер для выбранного купола с указанием размеров.
Радиус сферы можно задавать в поле «Радиус сферы,м», введя нужное числовое значение. Способ соединения задается в одноименном поле выбором нужного варианта в выпадающем списке.
Здравствуйте. Есть идея выполнить купол монолитным поликарбонатом (лист 3 мм) без рамы. Соединение шестигранников и пятигранников — с нахлёстом 20 мм, болтовое по граням. Возможно ли использовать Ваш калькулятор для такой задачи? Как достичь геометрии с правильными шестигранниками и пятигранниками?
Здравствуйте, Александр. Если делать без рамы, то такой купол будет держать сам себя при малых радиусах. Думаю, не больше метра. Величину любого нахлеста можно добавить к граням. Размеры граней есть в разделе «Грани». Чтобы получить пятиугольники и шестиугольники нужно выбрать фулерен. Правильные пятиугольники составляют икосаэдр — это фулерен с частотой разбиения равным единице. При бОльшем числе разбиений получить только правильные пятиугольники и шестиугольники невозможно.
Добрый день.
Хочу построить гео дом с стальных трубок. Однако возникло несколько вопросов.
1. Как правельно рассчитать длину трубки? Нужно будет сделать отверстия по краям трубок. Если делать на расстоянии 2.5 см от краев трубки то в этом случае нужно добавлять к общей длине трубки дополнительных 5 см или нет?
2. Какой нужно делать угол сгиба краев труб? Встречал информацию о 11 градусов для всех трубок.
3. Накрывать планирую ПВХ мембраной. Как правельно сделать крой мембраны чтобы после сшивки плотно ложился на каркас. Есть стандартные схемы для разных размеров куполов?
В моемку случае хочу делать 5 метров диаметром 3V 5/8. Заранее благодарен за ответ
Здравствуйте, Дмитрий.
1. Верно — добавлять именно так. Лучше всего посчитать где будут центры отверстий в трубках. В калькуляторе для этого выбрать тип соединения «Piped», диаметр трубы = 0, толщина и ширина досок = 1 мм. Вы получите длину ребра — это длина и есть расстояние между центрами отверстий в трубах. Сами трубы сделать подлиннее с каждой стороны на несколько сантиметров, на 2.5 см можно. Это для случая, когда трубки соединяются болтом, без колец или других коннекторов.
2. Если в калькуляторе задать тип соединения «Piped», диаметр трубы = 0, толщина и ширина досок = 1 мм, то на получившемся ребре будет указан угол торца, например 78 градусов. Тогда трубу нужно подгибать на угол равный 90 градусов минус 78 градусов = 12 градусов. 11-12 градусов — такой угол у многих купольных конструкций удобных в строительстве.
3. Готовых раскроев не встречал. Для разработки собственного раскроя можно использовать раздел «Грани». В нем указаны размеры каждой грани. В целом этого достаточно для каркасов из труб, и из досок тоже.
Большое спасибо за ответ. Возник еще 1 вопрос. Как вычислить где именно делать сгиб трубки? От чего отталкиваться? Длина трубок разная. Спасибо.
Пожалуйста. С точки зрения обеспечения максимальной прочности сгиб лучше делать как можно ближе к центру отверстия. За такое расстояние можно взять радиус шайбы под гайкой болта или длину чуть больше ширины сплюснутой трубы — чтобы все трубы плотно прилегали друг к другу в месте соединения.
В предыдущем ответе писал из предположения, что сгиб максимально близок к центру отверстия. При необходимости расчета сгиба, можно в предыдущем варианте поменять диаметр коннектора на удвоенную длину отрезка для сгиба. Тогда длина прямого участка трубы будет равна длине ребра, а длина участка от центра отверстия до сгиба — половине диаметра коннектора.
Добрый день, а как распечатать расчеты , выгружается только модель, ребра и грани нет
Добрый день, Николай. Можно через браузер. Для этого в меню браузера поискать кнопку, которая обычно называется «Печать».
Приветствую . Спасибо Создателю и Публикаторы за ПО .
Использую Объект для Экспорта в Unreal Engine . Подскажите Пожалуйста : с Каркасом Всё Отлично , но Как Можно Экспортировать Кровлю — Объекты Внутри Каркаса .
Спасибо за поМощь и соДействие
Здравствуйте, Фил. Элементы помимо каркаса можно создать дополнительными построениями, в выгружаемую модель они не входят. Поэтому без дополнительных построений они не экспортируются.
Добрый день, админ.
Спасибо вам и разработчику за калькулятор и за помощь по работе с ним.
Изучил инструкцию, изучил многие комментарии. Из чего сделал, надеюсь, правильные выводы.
Проектируем следующую сферу:
• Диаметр: 7 метров (радиус 3,5метра)
• Многогранник: Икосаэдр
• Часть сферы: 1\2
• Частота, V: 2
• Класс разбиения: I
• Соединители: отсутствуют (тип соединения Piped — на 1 болт 5\6 ребер)
• Труба алюминий D=28мм, толщина стенки 2мм. (справочно, в калькуляторе размер ребра указан 1х1мм, диаметр трубы соединителя 0мм)
1) Для такого типа соединения, вы писали в комментах, что в калькуляторе нужно установить 0 диаметр трубы (способ соединения), а размер ребер 1х1 мм. Таким образом мы получим правильные длины всех ребер от вершины до вершины. Поскольку мы будем брать трубку и на концах ее расплющивать и соединять на 1 болт, нам подходит данный способ расчета?
2) При таком типе соединения в калькуляторе не учитываются отступы, которые нужно делать плоскими (назовем их ушками), и которые собственно нужно будет загибать на определенный угол. Вы писали в комментах, что ушки нужно делать минимальными — на размер прижимающей шайбы для большей прочности. По моим расчетам ушки должны быть около 3-4 см. Суммарно у ребра будет вычитаться сколько-то см (или мм) ввиду загнутого ушка. Не повлияет ли это на стыковку ребер потом при сборке?
3) Угол сгибания ушек рассчитывается так: 90градусов — Двугранный угол между плоскостью торца и внешней стороной ребра (указан на чертеже ребра синим цветом) — в нашем случае угол загиба ушка относительно плоскости ребра получается: на большом ребре — 18 градусов, на малом ребре — 15,9градусов. Правильно понял?
4) Т.к. мы имеем дело с круглой трубой в сечении, если правильно понимаю, мы можем не использовать значения двугранного угла, указанного на чертежах ребер сверху и снизу (верхний угол это — двугранный угол между плоскостью ребра и прилегающей к нему гранью купола, а нижний не нашел определения…. да и эти углы отличаются, не смотря на то что у нас размер ребра 1×1мм, вот этот момент я до конца не понял… видимо до конца не понимаю что за угол снизу большого ребра указан).
5) Как вы считаете хороша ли идея соединения ребер без коннектора на 1 болт? Или же лучше использовать соединение на коннектор кольцо?
Здравствуйте, Евгений. Пожалуйста. И благодарю Вас за интересные вопросы. По вопросам:
1. Получается такой купол. В этом случае можно получить расстояния ребер от вершины до вершины. Физические ребра должны быть больше, так чтобы можно было просверлить отверстия. Расстояние от вершины до вершины равно расстоянию от центра отверстия до центра отверстия. Это если не учитывать загибы труб.
2. Теоретически загибы влияют на геометрию каждого ребра и всего купола в целом. Но если учитывать отношение длин ребер к загибаемым частям и углы загибов, то фактически может получиться так что эти изменения могут быть настолько незначительны, что их можно не учитывать. Может быть сопоставимы с погрешностями расчетов и изготовления.
При желании можно посчитать длину загибов. Для простоты можно принять, что трубы с концов загибаются на равные расстояния от центров отверстий. Допустим, линия сгиба в 40 миллиметрах от центра отверстия, тогда в калькуляторе можно задать диаметр трубы коннектора 80 миллиметров. Тогда калькулятор покажет длины прямых участков ребер. Получается такой купол. Как видно, длина ребра А уменьшилась на 84 миллиметра по сравнению с предыдущим случаем. Это длина прямого участка ребра. Суммарная длина загибов до центров отверстий у одного ребра 80 миллиметров. Расхождение в 4 миллиметра. То есть ребро в выпрямленном виде на 4 мм короче, чем при первом расчете.
3. Всё верно. Если смотреть с такой точностью, то ещё нужно учитывать, что перед тем как согнуть трубу, её концы надо сплюснуть. После сплющивания длина может измениться. Учитывайте радиус загиба и погрешности при сверлении.
4. Верно. Внизу указан угол между ребром и нижней гранью. Углы различаются, так как с разных сторон прилегают разные грани, а вершины всех граней принадлежат одной сфере. Углы одинаковые, когда к ребру прилегают одинаковые грани симметрично относительно самого ребра. Если обратить внимание, из каких ребер состоят грани, прилегающие к большому ребру, то видно, что с одной стороны всегда грани красные, а с другой — желтые.
5. Думаю, зависит от целей. Если нужна высокая точность купола, то больше подходит кольцо. Если важнее простота сборки и изготовления а также дешевизна конструкции и её изготовления и не требуется точная плоскостность граней, то больше подходит коннектор в виде болтового соединения.
Привет, админ, спасибо за ответы. У нас все получилось, напишите мне на почту eugennfp собачка yandex точка ru пришлю вам фото конструкции )
Здравствуйте, Евгений. Пожалуйста. И благодарю за обратную связь. На почту написал.
Добрый день. Есть ли данный калькулятор, с возможностью задания нагрузок, чтоб подобрать сечение ребер?
Добрый день, Дмитрий. Такого калькулятора нет.
Добрый день! Возможно добавить в калькулятор функцию распила прямоугольника на треугольники? Т.е. как можно посчитать наиболее удачный размер купола (радиус), чтобы минимизировать отходы от распила прямоугольного листа ОСБ или фанеры на грани (треугольники)? Так же было бы круто такую же функцию для распила ребер (досок). Пример: лист ОСБ имеет размеры 2500х1250мм, а длина досок обычно 4 или 6м, таким образом чтобы минимизировать отходы от распила материалов можно поиграться с размером радиуса купола (при неизменных остальных данных). Надеюсь понятно выразил свою мысль.
Здравствуйте, Виктор. Мысль понятная и уже давно поднимались такие вопросы. Когда будет реализовано не знаю, но сразу будет размещена на сайте.
Добрый день.
Подскажите, пожалуйста, как можно спроектировать круглую беседку с свободными проходами с четырех сторон. Как не крутил в калькуляторе — ничего не получается, а на просторах интернета такие видел. Не пойму с чего начать. В активе есть опыт изготовления куполов 2,2м для детской площадки из дерева и металла + летнего домика 4,4м из дерева, соединение ГудКарма + из тонкостенной трубы. Мы для своего кемпинга изготавливаем. Дошла очередь до беседки и тут ступор, а стиль потерять не хочется. Помогите пожалуйста. Спасибо.
Здравствуйте, Валерий. Беседку в виде купола можно сделать из купола удалив лишние ребра и грани. В калькуляторе эта идея реализована через блок «Кровля» — в нём можно убрать ненужные гарни. В результате можно увидеть внешний вид. калькулятор также пересчитывает и другие параметры. Для пример внешний вид купола, который можно посмотреть по ссылке: https://dompodrobno.ru/raschet_kupolnoi_kryschi/#Octohedron_1/2_Piped_D108_4V_R2.20_beams_120x40~rm-v6v17v24v43f3f8f17f20f65f68f83f88
Выглядит он так:
Грамотно и полезно написано, спасибо за калькулятор и инструкцию к нему!!!
выгрузил файл *obj, открыл в Rhino, некоторые элементы пропали, образовались 5-и угольные.
Здравствуйте, Ilyuxin. А в других программах как открывается? Что если открыть в другой программе и конвертировать в ней в другой формат или пересохранить.
acidome.ru не работает, печаль. Есть «acidome.com»
Здравствуйте, Михаил. Тоже заметил.
Добрый день. Пытаюсь сделать расчет купола. https://dompodrobno.ru/raschet_kupolnoi_kryschi/#Flat_5/12_Mexican_GoodKarma_3V_R2.56_beams_70x18
Планирую соединение GoodKarma. У меня уже закуплены рейки 18х70 мм, и есть фундамент от предыдущего купола диаметром 5,1 м. Я не понимаю какой размер ребра задавать 18х70 или 36х70. Так же выгружая OBJ он почему то не «бьет» по размерам с чертежом в калькуляторе. Мне важно попасть в старый фундамент, по этому пытаюсь все проверить прежде чем начать пилить.
Заранее благодарен за ответ, как надо задавать размер ребра в Гуд карме. По размеру доски или?
Здравствуйте, Сергей. Вы задали правильные размеры ребра, так и надо. Можно сказать ребро это и есть доска.
Сейчас проверил модель вашего купола. А именно расстояние между проекцией центра купола на плоскость его основания и вершиной купола у основания на внешней его поверхности. Получилось как в калькуляторе 2529 мм. Обратите внимание, в какой плоскости проводите измерения.
Доброго дня, друзья! Уважаемый Админ, уточните, пожалуйста, в какой последовательности по цвету соединять рёбра в треугольники в ГудКарме? В разделе Грани по часовой стрелке Жёлтый-Красный-Зелёный, а на главной схеме Жёлтый-Зелёный-Красный. Как правильно?
Здравствуйте, Андрей. Действительно, есть такие расхождения. Для соединения типа GoodKarma обозначения вершин не совпадают с обозначениями на общей схеме. Это ошибка калькулятора, над которой ведутся работы. Обозначениям вершин следует смотреть на общей схеме. Сделал такую пометку в тексте инструкции.
Благодарю вас за добрый труд и ценную информацию!
Пожалуйста. 🙂
Код калькулятора исправлен. Пометка об ошибке с вершинами удалена. Приглашаю к тестированию. Выражаю благодарность внимательным пользователям сайта за помощь в его улучшении.
Добрый день! Хелп! Второй день пытюсь понять, но не получается — почему размер на гранях не соответвует размеру на ребре. С учетом гудкармы прибавляюю к длине ребра толщину соседнего ребра, но все равно по граням например — 1730, а по ребрам — 1671+тощина соседнего ребра (максимальная) 50 = 1721. 9 мм разницу в 9 мм никак не могу найти. Купол https://dompodrobno.ru/raschet_kupolnoi_kryschi/#1/2_GoodKarma_2V_R2.8_beams_50x50 (иксоэдр, чатота 2, радиус 2.8, гудкарма), ребро А и грань 2
Здравствуйте, Дмитрий. Разница связана с тем что ребро в вершине идет под углом отличным от 90 градусов. Если отпилить доску толщиной 50 мм под углом не равным 90 градусов, то ширина поверхности распила получится более 50 мм. Чтобы получить 59 миллиметров нужно разделить 50 на косинус разности 90 градусов и двугранного угла торца ребра, которое вставляется перед вершиной. В данном примере косинус 27.8 градусов. 1-2 миллиметра — погрешность округлений.
Добрый день! Помогите пожалуйста с таким вопросом. Не могу понят какой делать угол запила для основания! Речь идет о куполе GoodKarma Радиус сферы 2,50м. Доска для ребер 20х96, а основание (фундамент) планирую с доски 50х120. И если с длинной отпила все понятно, то с углом…?
Здравствуйте, Петр. Кроме типа соединения, радиуса, и размера досок есть другие параметры от которых зависят углы, а именно: многогранник, частота, класс, осевая симметрия фулерен, часть сферы. Чтобы не переписывать все значения, Вы можете просто скинуть ссылку на выбранный купол.
Углы распилов указаны в разделе «Ребра». Чтобы его увидеть, нужно пролистать страницу калькулятора ниже. Если Вы узнали длину распила, то наверно обратили внимание, что там же есть и углы. Или сложность возникал из различий в толщине досок? Что именно не понятно с углом?
Спасибо большое за ответ! Я стал играться,))) пробовать! Поставил галочку «выравнивать основание» и вроде бы как что то стало вырисовываться!) Но если не сложно. Вот мой купол: https://dompodrobno.ru/raschet_kupolnoi_kryschi/#Flat_7/12_GoodKarma_3V_R2.5_beams_96x20
Пожалуйста. Какой купол нужно сделать стало понятно. Теперь по углам запила. Дело в том, что угла запила нет. Есть ориентация плоскости запила. Эту ориентацию можно задать разными способами. Проще всего на торцовочной пиле с помощью двух плоских углов. Оба эти угла есть в разделе «Рёбра». Значения каждого из углов зависит от ориентации доски на пиле. Либо от последовательности поворота плоскости пила. Какой все-таки угол Вас интересует? Если угол нужен для распила, то тут можно пойти от того чем собираетесь пилить. В вашем случае из увеличенной толщины ребра у основания должна увеличиться длина этого ребра. Но можно не считать длину а просто взять длину одной его плоскости и от неё откладывать углы.
Да. Пилю торцевкой! С ребрами с самого начала разобрался без проблем! И вроде пока не собрал в треугольники все получается!))) Речь идет о том, что когда соберу весь купол, поставить его на деревянный обвяз (фундамент) с толстой доски! Во тут и произошел затык!) Судя по всему просто нужно зеркалить нижнее ребро+толщина бокового ребра . Буду разбираться!) Спасибо!
проблема с открытием вынруженой моделей. в чем открыть? 3d max выдает ошибку, sketch up и autocad тоже не открывают
Здравствуйте, Виталий. Попробуйте конвертировать файл формата obj в нужный Вам. Есть бесплатные онлайн конверторы.
Здравствуйте. Подскажите параметры купола на первый картинке из инструкции.
Здравствуйте, Алексей. Там примерно такой купол: https://dompodrobno.ru/raschet_kupolnoi_kryschi/#1/1_Cone_D108_1V_R4_beams_120x40
добрый день. Скажите какой порядок сборки треугольника правильный?
На схеме треугольник 2 по часовой E-F-D, а там где грани идет A-D-F.
https://dompodrobno.ru/raschet_kupolnoi_kryschi/#Octohedron_Flat_32/81_GoodKarma_counter_9V_R6_beams_140x25
Здравствуйте, Николай. Благодарю за интересный вопрос. Пока затрудняюсь с однозначным ответом. У грани 2 на схеме есть еще вариант с вершинами. Я бы пока ориентировался на схему. Буду еще изучать это расхождение — возможно, в калькуляторе ошибка.
В том то и дело. Если посмотреть на ребра A B C, есть вершины 2 25 и 24 что с чем стыкуется непонятно. И так же дальше по грани №2. я в тупике как дальше собирать треугольники. так же дальше с треугольником 3 то же самое.
صباح الخير
احتاج رسم قبة قطرها 5متر كم مقاس الطلع (ADC
Перевод автоматическим переводчиком:
Доброе утро
Мне нужно нарисовать купол диаметром 5 м, какой размер пыльцы (ADC
Доброе утро. Не совсем понял вопрос. Но если нужен диаметр 5 м, то нужно задать диаметр 2.5. Например так: https://dompodrobno.ru/raschet_kupolnoi_kryschi/#7/12_Kruschke_GoodKarma_3V_R2.50_beams_120x40
Добрый день, уважаемый Admin. Ломаем голову вот уже не первый день. Исходные данные: https://dompodrobno.ru/raschet_kupolnoi_kryschi/#1/2_GoodKarma_4V_R4_beams_140x35
Смотрим на треугольник №3 на схеме купола, у него стороны E-H-J Ребро 3 — (E) — 1; Ребро 2 — (H) — 3; Ребро 1- (J) — 2. Если мы данный треугольник собираем по чертежам, которые указаны ниже, то номер стороны среза (вершины треугольника) получается противоположным, чем на схеме всей конструкции. Так же номера вершин не бьются и на треугольниках уже в сборе, в самом низу страницу. Т.е. чертеж собранного треугольника как вид изнутри конструкции. Подскажите, как правильно «читать» чертеж в данном случае? Можно было бы поменять стороны «в уме», но при этом нет уверенности, что углы спилов будут верными. Очень надеемся на ваш ответ. Благодарим за вашу работу!
Здравствуйте, Егор.
Вот грань 3 на схеме:
Вот чертеж ребра H:
Вот грань 3 из раздела «Грани»:
У Вас также? Где именно расхождение?
Возможно, что это не расхождение, а лишь я не правильно читаю чертеж. Скажите, на чертеже ребра Н пунктирная линия, это линия невидимая или видимая? И получается, что грань 3 (чертеж треугольника) это как если мы смотрим на треугольник изнутри купола? Надеюсь, что у меня получилось выразить свою мысль. Благодарю за ответ.
Пунктирные — невидимые.
Тогда я не могу понять, почему цифры не соответствуют. Если взять треугольник (screen 3) и наложить его на часть купола (screen 1), то вершина 2 накладывается на 3 и вершина 3 накладывается на 2. И если ментально наложить ребро H (screen 2) на часть купола (screen 1), то так же 2 накладывается на 3 и 3 накладывается на 2. Помогите, пожалуйста, разобраться, а то голову уже сломали. Благодарю за ответ!
По наложению треугольника со скрина 3 на скрин 1 верно пишите, есть расхождение. Получается, что в разделе «Грани» нет привязки к тому с внешней стороны показана грань или с внутренней. Значит, надо ориентироваться на схему. По наложению ребра Н со скрина 2 на схему на скрине 1, вроде всё сходится, если повернуть ребро H на 180 градусов вокруг оси перпендикулярной плоскости рисунка.
Из своего предыдущего комментария убрал текст об ориентации граней, чтобы не вводить людей в заблуждение.
Добрый день! Подскажите пожалуйста, если я собираюсь проектировать купол из квадратной трубы, то двугранный угол имеет какое-то отношение к моему случаю? Просто не совсем могу понять этот момент
Здравствуйте, Денис. Двугранный угол для купола из квадратной трубы тоже имеет значение. Особенно если это угол, который на торце ребра. Если это угол по длинной стороне ребра, то иногда им пренебрегают, зависит от кровли.
Добрый день!
Подскажите какой угол спила рёбер должен быть в этом проекте при использовании трубки или отрезка черенка (используется коннектор системы Ячменёва)?
А то не совсем понятно. Или должен применяться другой вид коннектора?
https://dompodrobno.ru/raschet_kupolnoi_kryschi/#Octohedron_1/2_Piped_D50_3V_R2.50_beams_100x20
Здравствуйте, Сергей. Углы торцов рёбер есть в разделе ребер. Для Вашего примера, ребро «А» пилится под углом 70.4 градуса или 19.6 градусов, смотря с какой стороны будете пили и отмерять. Вид коннектора правильный.
Добрый вечер! Хочу сделать по принципу такой сферы навес для работы лошадей, с диаметром основания 18 метров, что посоветуете?
Здравствуйте, Евгений. Советы такие же как в других случаях. С учетом большого диаметра можно сечение досок взять побольше.
Здравствуйте, потрясающий калькулятор! Спасибо! Но как выгрузить чертежи, не понимаю(
Здравствуйте, Анна. Чертежи не выгружаются. Можно выгрузить только трехмерную модель купола.
Здравствуйте!
Пытаюсь начертить грани в автокаде по размерам выданным калькулятором, с последующим моделированием. https://dompodrobno.ru/raschet_kupolnoi_kryschi/#7/12_Arcs_Described_Fulleren_on_Cone_D108_3V_R1.755_beams_120x40
Не схождение составляет от 1.7 до 3 мм. Помогите пожалуйста понять в чëм загвоздка.
Здравствуйте, Игорь. Калькулятор округляет значения, из-за этого могут возникать расхождения. Лучше всего ориентироваться по вершинам купола и строить модель от них.
Спасибо за калькулятор создателю и хорошую подачу логично оформившему ))
Кто разобрался, может мне дураку разжевать подробно всё? Можно в телеграм переписываться, чтобы здесь не засорять место моими глупостями, а оставить хорошую ленту отзывов и фотографий работ
@Menyaetsya_Vsyo.
Добрый день. Подскажите, пожалуйста, как выгрузить раскрой тента?
Здравствуйте, Ильнур. Чтобы загрузить, полученный раскрой тента, можно нажать правую кнопку мыши и в выпадающем меню выбрать «Сохранить изображение как».
Здравствуйте, подскажите, пожалуйста. Как пересчитать размеры внешних и внутренних граней с учетом использования обрешётки на расчётном каркасе. Может быть добавить такую функцию в калькулятор — при задании толщины обрешётки (наружной и внутренней) производится перерасчёт соответствующих граней. И просьба добавить в калькуляторе в разделе «Грани» площадь каждой грани. Например, рядом с количеством.
Здравствуйте, Евгений. Калькулятор считает внешние грани. Чтобы посчитать внутренние грани можно уменьшить радиус купола на ширину ребра. Пожелания по функционалу калькулятора учтем, спасибо.
Подскажите, если сохранить картинку, то она без размеров(((( а как с размера выгрузить?
Здравствуйте, Наталья. Функция простановки размеров на картинке тента сейчас не реализована. Можно проставить размеры вручную сопоставив картинку с другими разделами калькулятора.
Спасибо!
Подскажите, пожалуйста, как убрать фото с раскроя, чтобы было видно выкрайку, линии и размеры?
Есть возможность ставить окна или вентиляционные продыхи?
Пожалуйста. Фото с раскроя не убирается, но Вы можете загрузить белую картинку вместо фотографии. Функции вставки окон и продухов не реализованы, но можно убирать целые грани. Для этого используется вкладка «Кровля».
Добрый вечер. Почему цифры на ребрах с гранями разнятся на 2 мм? При этом на модели размеры как на гранях. Если грани распилить по их размерам, то они на 2 мм длиннее не станут, когда их в грани соберут. Вопрос каким размерам больше верить?
Способ соединения PIPED диаметр трубы 1мм.
Здравствуйте, Ильнур. Расхождение в 2 мм связано с диаметром трубы в 2 мм. Если поставить диаметр трубы 0 мм, то расхождение будет в пределах 1 мм. Это погрешность калькулятора. Больше верить размерам ребер.
Php ошибка выдает в калькуляторе и каркас не показывает . Когда поправите ?
Здравствуйте, Олег. Благодарю за сообщение об ошибке. В ближайшее время поправим. Думаю, в течении двух дней.
А как рассчитать внутренний размер купола , для того чтобы внутри одеяло сшить ? Спасибо
Здравствуйте, Вячеслав. Расчет внутренней поверхности купола в калькуляторе не реализован, но её размеры равны внешней поверхности такого же купола у которого радиус уменьшен на ширину ребра.
Добрый день! Купольный шатёр собрал. Спасибо! Теперь хочу собрать квадрокупол, есть возможность его тут рассчитать?
Добрый день, Ильнур. Благодарю за обратную связь. Расчет квадрокупола в калькуляторе не предусмотрен, и пока этого нет в планах. Но можно использовать многогранник на базе октаэдра и убрать нужные грани во вкладке «Кровля». Аналогично можно сделать конструкции подобные гексокуполу, октокуполу и другие.
Добрый день! Спасибо. Можете подсказать какой класс разбиения, какая частота,какая часть сферы ? Я могу прислать фото сделаного шатра из стеклопластиковой арматуры.
Здравствуйте, Ильнур. Готов подсказать, фотографии можно выслать на электронную почту.
Ещё подскажите где можно посчитать снеговую нагрузку на каркас купола?
Здравствуйте, Ильнур. В калькуляторе такой функции нет. Но можно использовать обычные формулы для расчета вручную.
Здравствуйте. На схеме треугольных граней, ребра перепутанные местами с схемой сборки, от сюда и вопросы у всех. Пример: гуд карма, по часовой, треугольник -А на схеме: а-в-с, а на гране: а-с-в. Чему придерживаться?
Добрый вечер.
Столкнулся с вопросом, делаю схему кровли с параметрами:
Многогранник — Икосаэдр
Частота, V — 3
Класс разбиения — I
Метод разбиения — Равные хорды
Осевая симметрия — Pentad
Фуллерен — Вписанный
Часть сферы — 7/12
Получаем размеры деталей, которые перерисовывая в компас 3д, не получается получить такие же размеры как рассчитывает калькулятор(разбежка в 10-20 единиц измерений), так же буквы обозначения сторон не совпадают с буквами обозначения на чертежах вершин.
Возможно есть какое-то быстрое решение данные несовпадений?
Прошу ответьте на почту taic144 собачка gmail точка com
Здравствуйте. Павел. По вопросам.
1. Несовпадение размеров связано с округлениями. Наиболее высокая точность у длин по внешней поверхности купола.
2. Несовпадение номеров вершин на схеме купола и на гранях увидел. Есть такая ошибка будем работать. Как будут изменения, напишу. Пока предлагаю ориентироваться на схему купола. С большей долей вероятности в ней правильные номера.
3. Как проще построить правильную модель: скачать модель формате .obj — ссылка на скачивание под калькулятором. Далее конвертировать в нужный формат и использовать его для дальнейших построений.
Здравствуйте.Можно у вас заказать расчет на купольную беседку и накрывашку бассейна? Есть опасение что не разбирусь с формулами.
Здравствуйте, Дмитрий. Можно. Если есть задание, то прошу скинуть его на почту.
Здравствуйте! Спасибо за ваш труд непростой! Рассчитал подвесное кресло полушарием из реек 40х40мм. Не понял один момент. По длинным сторонам даны углы. Их нужно на заготовке ребра выстругивать или это справочные данные. То есть поперечное сечение ребра в моем случае квадрат или трапеция?
Здравствуйте, Николай. Углы нужно отпиливать. Без углов можно сделать купол, если он с коннекторами.
Добрый день!
Еще раз огромное спасибо за такое подробное описание и великолепное программирование страницы!!
Мы делаем купол радиус 7, piped, из трубы 32, 3 мм толщ.
Вопрос 1 — нужна ли такая толстая труба для такого метража? Как посчитать нагрузку в вершине купола? Сколько он может выдержать кг? Использоваться он будет как шатер для мероприятий. Сверху будет ткань и техника световая.
Вопрос 2 — если у нас будет метод крепления болтом через отверстие. То нужно ли при прессовке трубы учитывать углы? или тут достаточно четких размеров длины?
Вопрос 3 — при монтаже как понять какая труба первая насаживается на болт, какая вторая и т.д (как поняла это важно, но на схеме не понятно какой порядок)
БУДУ ОЧЕНЬ БЛАГОДАРНА ВАМ ЗА ОТВЕТЫ! Вы гениальные люди раз делаете такие проекты!!
Добрый день, Наталья. Благодарю за оценку.
По вопросам.
1. Узнать сколько выдержит купол можно с помощью прочностных расчетов, которые не реализованы в калькуляторе или экспериментально. При расчетах к весу техники и тента надо еще добавить ветровые и снеговые нагрузки. Теплицы и навесы делают из сопоставимых труб и профилей. Некоторые из них зимой проваливаются, а некоторые выдерживают, поэтому толщина трубы может быть и достаточной.
2. Если концы труб не загибать, то при соединении между ними будут зазоры. Возможно их получится притянуть болтами. А если отверстие будет точно по диаметру болта, то может просто не зайти без подгибки. Мне кажется, лучше подогнуть.
3. В калькуляторе не реализована функция подбора последовательности наложения труб. Как вариант, если один конец трубы оказался внизу в соединение, то другой его конец ставить вверху. Либо учесть что внутренние трубы могу получиться чуть короче чем внешние. Но мне кажется, что изменение длины будет меньше погрешности с которой обычно сверлят трубы. Либо сделать диаметр отверстия побольше, либо рассверливать при монтаже.
Спасибо за ответ! Вы очень гениальный человек, благодарю Вас за эти уточнения, комментарии!
Вот попробовали собрать мини купол по системе фуллерен, мы это делаем для быстровозводимых конструкций под мероприятия. Нам было важно болтовое соединение)
Вопрос — в чем подвох такого сечения? (фуллерен)
Вопрос — мы собрали, но очень сложно выставить ровные хексы (пятигранники), программа не считает основание, и я предположила что именно из-за этого мы не можем собрать ровные хексы. У Вас есть лайф-хак как выстроить основание? в программе это не предусмотрено(((
Здравствуйте, Наталья. У фулерена просто другая геометрия. В ней в вершинах стыкуются по три ребра, что для болтового соединения даже удобнее. По поводу основания. Есть вкладка «План» на ней есть размеры основания, которых достаточно для укладки нижнего уровня. Если Вы использовали эту информацию, то не могли бы Вы рассказать об этом подробнее и в чем именно возникла сложность?
Приветствую, господа, найдена один момент в калькуляторе, запутавший, меня при сборке (теперь вынужден переделывать некоторые элементы, точнее разворачивать).
многогранник — икосаэдр
частота v4
класс разбиения I
метод разбиения Kruschke
осевая симметрия Pentad
радиус 3.5
способ соединения Joint
Проблема, возникшая, у меня, не обратил внимания на углы запилов на одном из ребер, посчитав что одинаковая цифра на концах ребра определяет то что ребро можно установить любым концом к любой вершине с той же цифрой, как оказалось это ни так. В моем случае одно из ребер имеет одинаковую цифру «контакта» с обеих сторон, но разные углы. Собирая конструкцию по спирали, а не треугольниками упустил это и теперь вынужден частично переделывать, имейте ввиду.
Здравствуйте, Виктор. Благодарю за полезное замечание.
Доброго времени суток!!! спасибо за Ваш ответ!
Начали собирать купол по методу фуллерен, с соединением на 1 болт — мы это делаем для мероприятий поэтому это важно! (быстрота сбора/разбора)
программа никогда не выдает 1 ряд по радиусу, ок мы его вычислили на 3д модели, но все равно когда начинаем 3 ряд у нас начинают ломаться хексы, как этого избежать? может кто то пробовал такое соединение? или есть какой то лайф хак?
вот наша модель https://dompodrobno.ru/raschet_kupolnoi_kryschi/#3/8_Kruschke_Described_Fulleren_on_Piped_D25_4V_R3_beams_28x1
Основа это треугольники, мы рассчитали растояние между высотами оно равно 93 см, начали растягивать и все хексы поползли((((( ПОМОГИТЕ пожалуйста!
Здравствуйте, Наталья. Вершины нижних треугольников можно тоже соединить болтами, чтобы они не расползались. Еще вариант — крепить их к основанию. Так как конструкция мобильная то в качестве основания можно использовать тент, ткать или пленку уложенные на ровную поверхность.
Спасибо Вам за общение!!
Финальный вопрос — есди мы берем трубу для фуллерена и способ соединения на 1 болте в одной точке, такие параметры в программе не выдаются? нам это нужно на 3д модели высчитать? или есть лайф хаки?
Спасибо!!!!
Здравствуйте, Наталья Кук. Можно посчитать по 3д модели. Тогда чтобы определить где сверлить отверстие в трубе нужно прибавить половину диаметра коннектора с каждого торца ребра. Сейчас Вы выбираете в качестве коннектора трубу диаметром 25 мм. Можно задать этот диаметр 1 мм и ширину и толщину ребер по 1 мм. Тогда калькулятор будет показывать длину трубы по отверстиям (почти). Чтобы точно посчитать расстояние по центрам отверстий в трубах надо будет добавить по 1 мм. А длину труб сделать еще побольше — думаю, с каждого конца можно добавить примерно полтора диметра трубы, чтобы болты хорошо держались.
Добрый день!
По Фулерену у нас не получилось в итоге выстроить ровные хексы, но видимо действительно нужно сначала самим доделать трубы по полу и начать собирать снизу,
Тут вопрос по вкладке план (там между величинами треугольников снизу по полу) появляется цифра 2 в двух местах, что значит эта цифра 2
Как приложить картинку к комментарию?
Здравствуйте, Наталья Кук. 2 — это высота вершины от уровня основания. Картинку можете выслать на почту.
https://dompodrobno.ru/raschet_kupolnoi_kryschi/#3/8_Kruschke_Described_Fulleren_on_Piped_D25_4V_R3_beams_28x1
Доброго времени суток!
Сборка четко должна происходить от пола? и нужно ли зафиксировать например так же на трубу, самый нижний ряд треугольников?
Либо
Сборка сегментами в форме цветочка дает жесткость ребер, но на третьем ряду сами хексы при затягивании начинают изменять форму(((( и выровнять их 1 болтам очень сложно(
Здравствуйте, Наталья. Сборку лучше начинать снизу. У основания трубу нужно зафиксировать от перемещения, а от поворотов во время сборки лучше не фиксировать. После сборки можно зафиксировать и от поворотов.
Также проверьте правильность длин труб по центрам отверстий. В Вашем случае расстояния по центрам отверстий в трубах должны быть примерно такими как длина ребер в этом варианте:
https://dompodrobno.ru/raschet_kupolnoi_kryschi/#3/8_Kruschke_Described_Fulleren_on_Piped_D1_4V_R3_beams_1x1
Boa tarde! A calculadora de domos é um grande sucesso! Parabéns! Permite a cristalização de um sonho para muitas pessoas ao redor do mundo, que seria quase impossível sem uma calculadora específica para esse tipo de arquitetura. Muito obrigado! Pergunta: onde encontrar resultados de testes mostrando qual a resistência do domo ao vento? Grande abraço!
Boa tarde. Obrigado pela avaliação. Não há informações sobre resistência ao vento. Pode ser calculado como para projetos padrão.
Перевод вопроса: Добрый день! Калькулятор купола — большой успех! Поздравляю! Это позволяет кристаллизировать мечту для многих людей во всем мире, что было бы почти невозможно без калькулятора, специфичного для этого типа архитектуры. Большое спасибо! Вопрос: Где найти результаты испытаний, показывающие, какое сопротивление купола ветру? Большое объятие!
Перевод ответа: Добрый день. Благодарю за оценку. Информации по устойчивости к ветровым нагрузкам нет. Её можно посчитать как для стандартных конструкций.
